Operação do painel de controle MTP35X

O painel de controle MTP35X apresenta um visor LCD TFT de sete polegadas. Além dos recursos dos painéis de controle MTP23X e MTP33X, o painel de controle MTP35X inclui canais de memória, Weld Assist, opção para processos de soldagem mais personalizados, gráficos e funções auxiliares, como TIG duplo pulsado, arco de busca e arco de fuga.

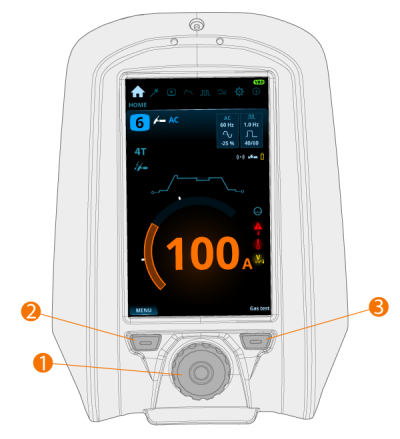

Controles:

O botão de controle pode ser girado e usado como um botão de pressão para selecionar funções e itens na tela. Além do botão de controle, existem dois botões de função logo abaixo da tela do painel em ambos os lados do botão de controle.

1. Botão de controle e botão giratório

• Na visualização inicial, girar este botão ajusta a corrente de soldagem (A)
• Em outras visualizações, girar este botão alterna entre os parâmetros ajustáveis e ajusta o valor do parâmetro selecionado
• O botão de controle funciona também como um botão de pressão, quando a luz verde está acesa no centro do botão
• Usado para navegar pelas exibições e seleções do painel de controle.

2. Botão menu (botão de função esquerdo)

• É usado para acessar o menu de exibição
• Com certas configurações e recursos do painel de controle, ele também funciona como um botão “voltar” ou “cancelar”.

3. Botão de função personalizada (botão de função direito)

• Este botão pode ser usado como um atalho programável pelo usuário
• Com certas configurações e recursos do painel de controle, ele também funciona como um botão “voltar” ou “cancelar”.



O painel de controle MTP35X exibe notificações, avisos e mensagens de erro com informações adicionais diretamente na tela. Consulte também a seção Resolução de problemas neste manual, para obter mais informações sobre a solução de situações de erro.
Para descrições de recursos de processo de soldagem e painel de controle, consulte Processos e recursos de soldagem.

Visualizações do painel de controle:

• Visualização inicial
• Visualização do Weld Assist
• Visualização de Canais de memória
• Visualização da sequência de Iniciar e parar
• Visualização do pulso
• Visualização do modo de corrente
• Visualização Configurações
• Visualização de informações

Para navegar entre diferentes visualizações do painel de controle:

1. Pressione o botão Menu (2).
2. Navegue até a visualização de destino girando o botão de controle (1).
3. Selecione a visualização pressionando o botão (1).
Dica: Você pode alternar entre a vista inicial e a vista anteriormente utilizada ao manter pressionado o botão do menu (2).
