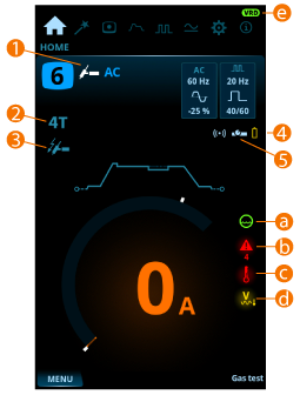

Visualização inicial
A visualização da Página inicial é o “modo de trabalho” do painel de controle após a inicialização do equipamento e do painel. Quando se está na visualização da Página inicial, a corrente de soldagem pode ser ajustada diretamente girando o botão de controle.
De acordo com suas configurações de soldagem, os seguintes itens são exibidos:
|
•
|
Corrente de soldagem (A) |
|
•
|
Modo da corrente (CA, CC-, CC+, MIX) |
|
•
|
Modo pulsado: Valor de Hz automático/selecionado (manual) |
|
•
|
Diagrama de iniciar e parar |
|
•
|
Modo de soldagem indicado pela forma do diagrama: Contínuo, Ponto ou MicroTack |
|
•
|
Lógica de disparo selecionada, modo de ignição, modo remoto e processo de soldagem |
|
•
|
Símbolos de aviso e notificação. |
|
1.
|
Processo de soldagem (TIG/MMA) |
|
2.
|
Lógica de disparo (2T/4T) |
|
3.
|
Modo de ignição (ignição TIG por tocar e levantar) |
|
4.
|
Controle remoto sem fio e seu status de bateria |
Símbolos de aviso e notificação:
a: Unidade de resfriamento
|
•
|
Verde: A unidade de resfriamento está conectada e funcionando |
|
•
|
Vermelho: A unidade de resfriamento está conectada, mas há um problema (por exemplo, a circulação do líquido refrigerante é restrita) |
b. Notificações gerais
|
•
|
Amarelo: Este é um aviso que requer atenção |
|
•
|
Vermelho: Existe um erro que impede a soldagem |
|
•
|
O código de erro é mostrado abaixo do símbolo |
c. Temperatura operacional
|
•
|
Vermelho: O equipamento de soldagem está superaquecido |
d. Rede de baixa tensão (somente MasterTig 235)
|
•
|
Amarelo: A fonte de energia está conectada a uma rede de baixa tensão (110 V) e a corrente máxima de soldagem está restringida a 130 A na soldagem TIG e a 85 A na soldagem MMA. |
|
A fonte de energia verifica a tensão da rede somente ao ser ligada. Caso a tensão da rede mude, a fonte de energia deve ser desligada e ligada novamente. |
e. VRD (dispositivo de redução de tensão)
|
•
|
Símbolo VRD ativado: VRD ativado |
>> Ele está sempre aceso em modelos de fontes de energia onde a função VRD está travada.
|
•
|
Símbolo VRD vermelho (piscando): Há uma falha no VRD que impede a soldagem |
|
•
|
Símbolo VRD apagado: VRD desligado. |
| Dica: Você pode alternar entre a vista inicial e a vista anteriormente utilizada ao manter pressionado o botão do menu. |
