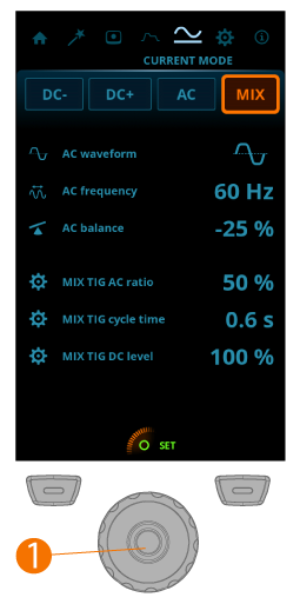

Visualização do modo de corrente
Para ajustar os parâmetros:
| 1. | Vá para a visualização do modo de corrente. |
| 2. | Gire o botão de controle (1) para navegar pelos parâmetros. |
| 3. | Selecione um parâmetro a ser ajustado pressionando o botão de controle (1). |
| 4. | Ajuste o parâmetro girando o botão de controle (1). |
| 5. | Feche a configuração de parâmetros pressionando o botão de controle (1). |
Parâmetros ajustáveis:
| Parâmetro | Valor | Descrição |
|---|---|---|
| Modo da corrente | CC-/CC+/CA/MIX | TIG CC: Processo de soldagem TIG de corrente contínua, no qual a polaridade do eletrodo é positiva ou negativa durante todo o processo de soldagem. A polaridade negativa (DC-) permite alta penetração, enquanto a polaridade positiva (DC+) é usada somente em aplicações especiais. TIG CA: Processo de soldagem TIG de corrente alternada, onde a polaridade do eletrodo alterna rapidamente entre positivo e negativo. Usado especialmente em soldagem de alumínio. MIX TIG: Função de soldagem TIG, na qual os processos TIG AC e TIG DC alternam de maneira predefinida. Os parâmetros são pré-ajustados pelo usuário de acordo com a aplicação de soldagem. Usada especialmente para otimizar a soldagem de materiais de alumínio de diferentes espessuras. |
| Forma de onda CA | Senoidal/Ótima/Quadrada (padrão: Ótima) | Função para alterar a forma de onda da corrente alternada na soldagem TIG CA. Três opções estão disponíveis: senoidal, quadrada e ótima. A forma de onda afeta o formato do cordão de solda, a penetração da solda e o ruído do processo de soldagem. Selecione o que melhor atende à aplicação. |
| Frequência CA: | 30 Hz a 250 Hz (padrão = 60 Hz) | Função para alterar a frequência da corrente alternada na soldagem TIG CA. Esta configuração ajusta o número de ciclos por segundo. Usada para alterar a frequência da corrente de soldagem para melhor atender à preferência e aplicação do soldador. |
| Balanço CA+/CA- | Mín/Máx = -60% a 0% (padrão = -25%) | Função para ajustar os ciclos de corrente positiva e negativa na soldagem TIG CA. Percentual baixo significa que, em média, a corrente de soldagem está mais no lado negativo, e percentual alto significa que, em média, a corrente de soldagem está mais no lado positivo. |
| Proporção CA de MIX TIG (tempo) | Mín/Máx = 10% a 90%, passos de 1% (padrão = 50%) | MIX TIG: Função de soldagem TIG, na qual os processos TIG AC e TIG DC alternam de maneira predefinida. Os parâmetros são pré-ajustados pelo usuário de acordo com a aplicação de soldagem. Usada especialmente para otimizar a soldagem de materiais de alumínio de diferentes espessuras. |
| Tempo de ciclo de MIX TIG | Mín/Máx = 0,1 s a 1,0 s, passo 0,1 s (padrão = 0,6 s) | |
| Nível CC de MIX TIG | Mín/máx = 50% a 150%, passos de 1% (padrão = 100%) |
