Visualização do Weld Assist
O Weld Assist é um utilitário do tipo assistente para facilitar a seleção de parâmetros de soldagem. O utilitário orienta o usuário passo a passo por meio da seleção dos parâmetros necessários, apresentando as seleções de uma maneira facilmente compreensível para um usuário não técnico.
A função Weld Assist está disponível para soldagem TIG e MMA No Weld Assist, as seleções são feitas com o botão de controle (1) e com os dois botões de função (2, 3):
Uso do Weld Assist com soldagem TIG
|
1.
|

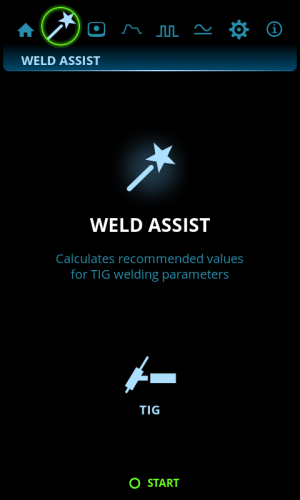

Vá para a visualização Weld Assist e selecione Start com o botão de controle (1). |
>> O material que você está prestes a soldar: Fe (aço-carbono)/Ss (aço inoxidável)/Al (alumínio).
>> A espessura do material soldado (0,5 a 10mm).
>> O tipo de junta da soldagem: junta de topo/junta de cnto/junta de borda/junta sobreposta/junta de filete/junta de tubo/junta de tubo+chapa.
>> A posição de soldagem: PA/PB/PC/PD/PE/PF/PG.
|
Com as fontes de alimentação CC MasterTig, a seleção de alumínio (Al) não está disponível como material soldado. |
|
3.
|

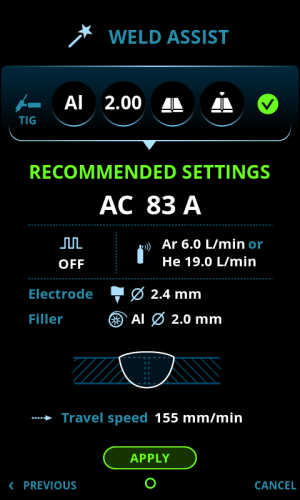

Confirme a recomendação do Weld Assist para as configurações de soldagem selecionando “Aplicar”. |
| Dica: É possível voltar passo a passo no Assistente de solda pressionando o botão de função esquerdo (2). Ao selecionar Cancelar com o botão de função direito (3), é possível cancelar as recomendações do Weld Assist e voltar ao início. |
O Weld Assist define automaticamente os seguintes parâmetros:
|
•
|
Modo da corrente: CA, CC- |
|
•
|
Corrente: Dependendo do equipamento usado |
|
•
|
Pulsado (se usado): Frequência |
|
•
|
Parâmetros CA e Iniciar e parar: Definir para o padrão. |
|
|
Todos esses parâmetros ainda podem ser modificados de acordo com a normal para a soldagem real. |
O Weld Assist oferece uma recomendação para eles:
|
•
|
Fluxo de gás de proteção: “Argônio” + l/min e “Hélio” + l/min |
|
•
|
Preenchimento (se usado): Material e diâmetro |
|
•
|
Número de passes Número e/ou visualização |
|
•
|
Velocidade de avanço: mm/minuto |
Uso do Weld Assist com soldagem MMA
|
1.
|

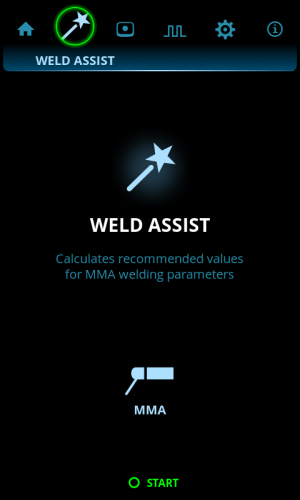

Vá para a visualização Weld Assist e selecione “Iniciar” com o botão de controle. |
>> Tipos de eletrodo: Fe-Básico/Fe-Rutilo/Alta eficiência. /Ss (aço inoxidável)/Inox.
>> O diâmetro do eletrodo (1,6 a 6 mm).
>> O tipo de junta da soldagem: junta de topo/junta de canto/junta de extremidade/junta sobreposta/junta de tubo/junta de chapa + tubo.
|
3.
|

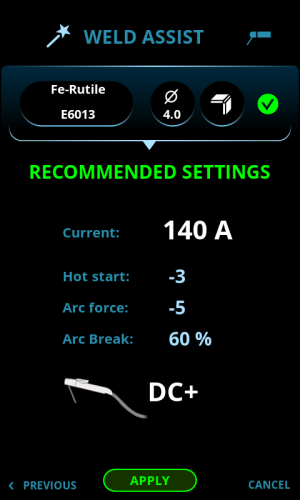

Confirme a recomendação do Weld Assist para as configurações de soldagem selecionando “Aplicar”. |
O Weld Assist define automaticamente os seguintes parâmetros:
|
•
|
Corrente: Dependendo do equipamento usado |
|
•
|
CC+ indica a polaridade (nesse caso o suporte do eletrodo está conectado ao Conector DIX positivo (+)). |
|
|
Todos esses parâmetros ainda podem ser modificados de acordo com a normal para a soldagem real. |
