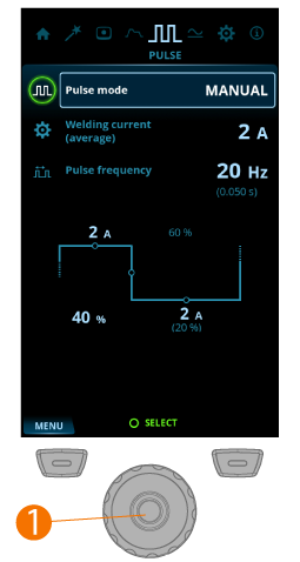

Visualização do pulso

Para ajustar os parâmetros:

1.

Acesse a visualização de Processo pulsado.

2.

Gire o botão de controle (1) para navegar pelos parâmetros.

3.

Selecione um parâmetro para ajuste pressionando o botão de controle (1).

4.

Ajuste o parâmetro girando o botão de controle (1).

5.

Feche a configuração de parâmetros pressionando o botão de controle (1).

Parâmetros ajustáveis:

Parâmetro	Valor	Descrição
Modo pulsado	DESLIGADO/Auto/Manual/Duplo	Quando DESLIGADO (OFF) está selecionado, as configurações de pulso não estão visíveis. Quando Auto está selecionado, as configurações de pulso estão visíveis, mas não são ajustáveis. Quando Manual está selecionado, as configurações de pulso estão visíveis e são ajustáveis.
Corrente média	Mín. = Limite de corrente mínima, Máx. = Específico do equipamento	Esses valores também dependem de outros parâmetros do processo pulsado. A corrente média máxima também é limitada pelas especificações do equipamento.
Frequência do pulso	0,2 Hz a 300 Hz, passos de 1 Hz passo (padrão = 1,0 Hz)	Determina quantos ciclos de pulsos são criados por segundo (Hz). Quando o modo de corrente alternada (CA) é usado, a frequência de pulso máxima é de 20 Hz.
Proporção do pulso	10% a 70%, passos de 1% (padrão = 40%)	Determina o quanto do tempo do ciclo de pulso é gasto na corrente de pulso.
Corrente base do pulso	10% a 70%, passos de 1% (padrão = 20%)	O menor nível de corrente do ciclo de pulsos. Na soldagem TIG, sua principal função é resfriar a poça de soldagem para manter o arco.
Corrente do pulso	10 A a 300 A, passos de 1 A	Esses valores também dependem de outros parâmetros do processo pulsado. A corrente de pulso máxima também é limitada pelas especificações do equipamento.

Ajustar um valor de parâmetro de pulso também afeta os outros valores.
