Podłączanie kabli do źródła prądu i urządzenia RCM

W tym punkcie opisano podłączanie kabli do źródła prądu, urządzenia RCM i opcjonalnego układu chłodzenia. Informacje na temat opisu i lokalizacji złączy: Źródła prądu X5 Power Source 400 i 500 i Robot Connectivity Module (RCM).

Informacje o podłączaniu kabla uziemienia ochronnego znajdują się w punkcie Podłączanie kabla PE (uziemienia ochronnego) (opcjonalnie).

Informacje o podłączaniu modułu magistrali sterującej znajdują się w punkcie Montaż modułu magistrali sterującej.

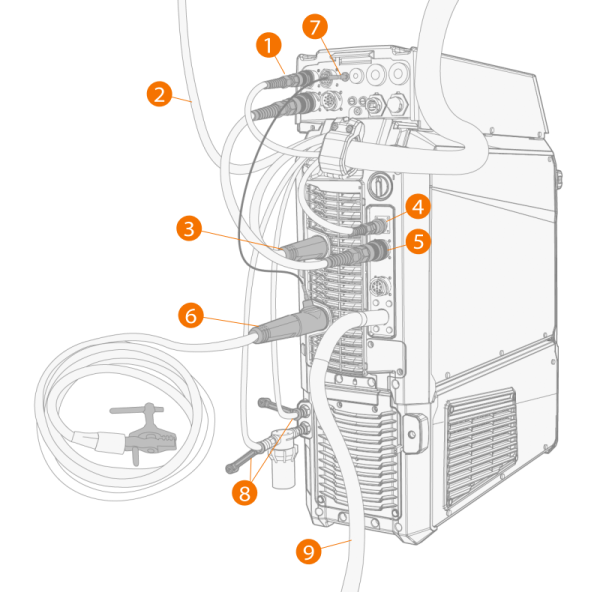

1.

Podłącz kabel sterujący podajnika drutu (1) do urządzenia RCM.

2.

Podłącz wąż gazu osłonowego (2) do butli z gazem.

3.

Podłącz kabel prądu spawania (3) do złącza dodatniego (+) w źródle prądu.

4.

Tylko źródło prądu Pulse+: Jeżeli jest używany kabel wykrywania napięcia, podłącz go do złącza (4).

5.

Podłącz kabel sterujący urządzenia RCM (5) między urządzeniem RCM a źródłem prądu.

6.

Podłącz kabel masy (6) do złącza ujemnego (-) w źródle prądu.

7.

Podłącz kabel czujnika dotykowego do złącza ujemnego (-) czujnika dotykowego w urządzeniu RCM (7).

8.

Jeśli korzystasz z układu chłodzenia, podłącz węże płynu chłodzącego (8). Pamiętaj, aby na złączu wlotu płynu chłodzącego założyć filtr chłodziwa. Informacje o montażu filtra znajdują się w punkcie Montaż układu chłodzenia (opcjonalny):.

9.

Po zakończeniu montażu podłącz kabel zasilający (9) do sieci elektrycznej.
