Robot Connectivity Module (RCM)

Urządzenie Robot Connectivity Module (RCM) obsługuje komunikację między systemem spawalniczym a robotem.

Informacje o kablach połączeniowych znajdują się w punkcie Podłączanie kabli do źródła prądu i urządzenia RCM.

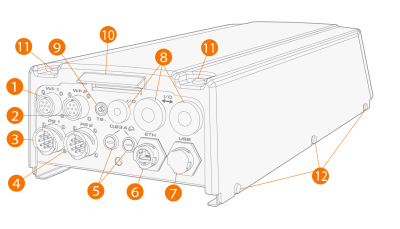

1.

Złącze kabla sterowania podajnika drutu

2.

Na potrzeby przyszłych zastosowań

3.

Złącze kabla sterowania źródłem prądu

4.

Na potrzeby przyszłych zastosowań

5.

Zabezpieczenie

6.

Port sieci Ethernet 1 (LAN 1)

7.

Port USB

8.

Wlot kablowy (z przelotką)

9.

Złącze ujemne (-) czujnika dotykowego

10.

Wlot kablowy z zaciskiem kablowym

11.

Wkręty mocujące pokrywę

12.

Otwory pozycjonujące i wkręty (do przytwierdzenia pokrywy).

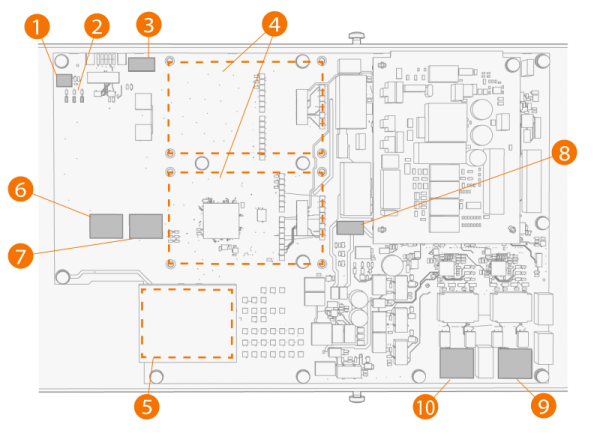

Wnętrze urządzenia RCM

1.

Przycisk S1 (do wymuszonego przywracania ustawień fabrycznych, patrz Rozwiązywanie problemów)

2.

Kontrolki LED

3.

Zacisk szybkiego wyjścia czujnika dotykowego

4.

Gniazda dodatkowych kart

5.

Slot magistrali sterującej

6.

Zacisk czujnika przełącznikowego drzwiczek

7.

Zacisk wyłącznika zatrzymania

8.

Zacisk zasilacza rezerwowego

9.

Port sieci Ethernet 1 (LAN 1)

10.

Port sieci Ethernet 2 (LAN 2).
