Źródła prądu X5 Power Source 400 i 500
W tej sekcji opisano konstrukcję źródeł prądu X5 Power Source 400 i X5 Power Source 500.

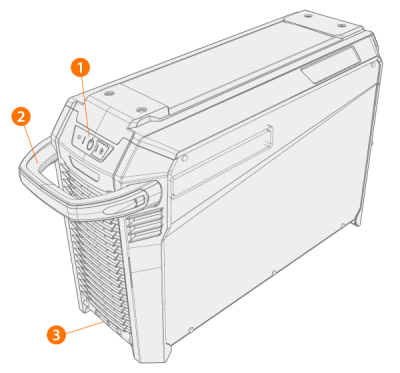

Przód
|
2.
|
Uchwyt do przenoszenia (nie służy do podnoszenia urządzeniami) |
|
3.
|
Przednie gniazdo blokujące (blokowanie np. na układzie chłodzenia) |

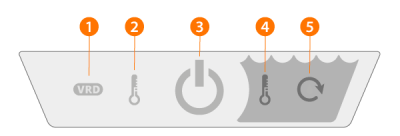

Panel ze wskaźnikami*
|
1.
|
Kontrolka układu redukcji napięcia (VRD) |
|
Układ VRD jest używany tylko podczas spawania ręcznego w trybie MMA. |
|
2.
|
Wskaźnik wysokiej temperatury (przegrzania) |
>> Gdy urządzenie jest przegrzane, dioda LED świeci się na żółto.
|
W takiej sytuacji zabezpieczenie termiczne wyłącza urządzenie i uniemożliwia jego ponowne uruchomienie do momentu schłodzenia się. |
>> Gdy urządzenie jest włączone, dioda LED jest podświetlona na zielono.
|
4.
|
Ostrzeżenie o temperaturze płynu chłodzącego |
>> Gdy płyn chłodzący przegrzewa się, dioda LED świeci się na żółto.
|
|
W takiej sytuacji zabezpieczenie termiczne wyłącza urządzenie i uniemożliwia jego ponowne uruchomienie do momentu schłodzenia się płynu. |
|
5.
|
Ostrzeżenie o obiegu płynu chłodzącego |
>> Gdy układ działa bez zarzutu, dioda LED świeci się na zielono.
>> Jeśli wystąpił problem z działaniem obiegu, dioda LED świeci się na czerwono.
|
|
Jeśli obieg płynu chłodzącego jest zablokowany, zabezpieczenie termiczne wyłącza system spawalniczy. Przed ponownym uruchomieniem systemu należy sprawdzić przyczynę problemu i ją usunąć. |

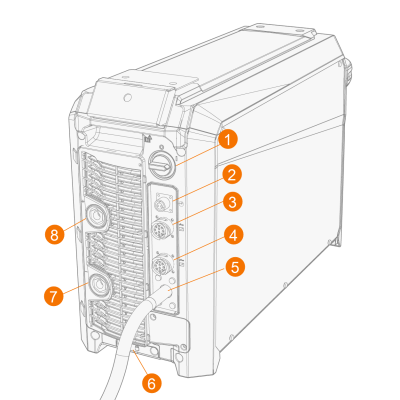

Tył
|
2.
|
Złącze kabla wykrywania napięcia (tylko w źródłach prądu Pulse+) |
|
3.
|
Złącze kabla sterowania |
|
4.
|
Złącze kabla sterowania |
|
6.
|
Tylne gniazdo blokujące |
>> Do blokowania np. na układzie chłodzenia
|
7.
|
Złącze kabla masy (biegunowość: –) |
|
8.
|
Złącze kabla spawalniczego (biegunowość: +) |
