Montaż modułu magistrali sterującej

W tym punkcie opisano instalowanie modułu magistrali sterującej. Kabel modułu magistrali sterującej jest prowadzony przez wlot kablowy i mocowany zaciskiem kablowym. Informacje o innych wlotach kablowych znajdujących się w module RCM zawiera punkt Prowadzenie kabli do urządzenia RCM.

Instrukcje zdejmowania i zakładania górnej pokrywy urządzenia RCM znajdują się w punkcie Zdejmowanie i zakładanie górnej pokrywy urządzenia RCM.

Wymagane narzędzia:

1.

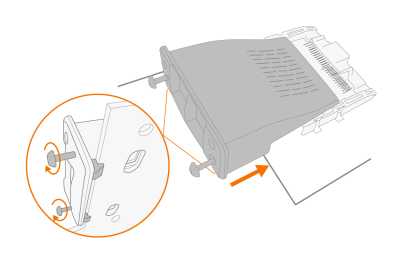

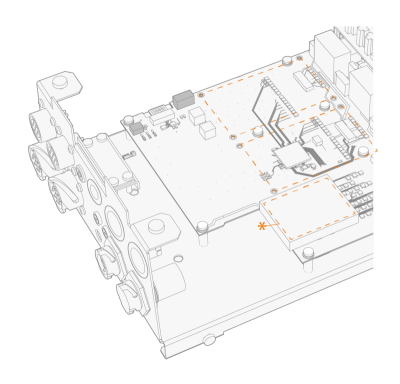

Wepchnij moduł magistrali sterującej do slot moduł magistrali sterującej (*). Przykręć wkręty mocujące, aby solidnie przytwierdzić moduł magistrali sterującej.

2.

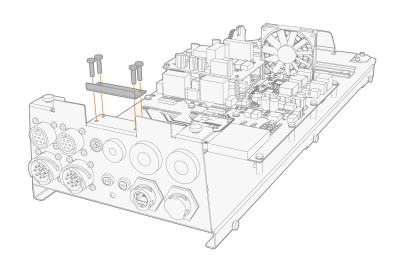

Odkręć wkręty mocujące zacisk kablowy i wyjmij zacisk.

3.

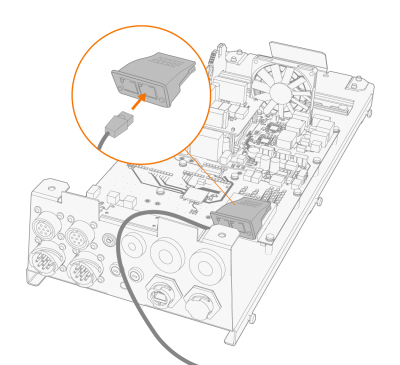

Przeprowadź kabel modułu magistrali sterującej przez otwór i podłącz go do modułu.

Kabel może się różnić w zależności od modułu magistrali sterującej.



4.

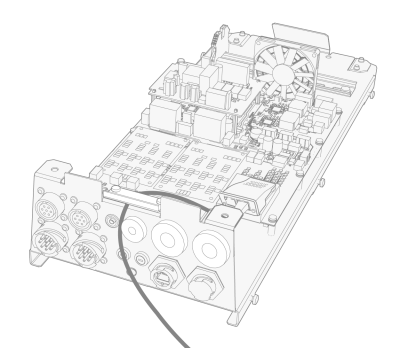

Załóż z powrotem zacisk kablowy i przytwierdź go wkrętami.
