Prowadzenie kabli do urządzenia RCM

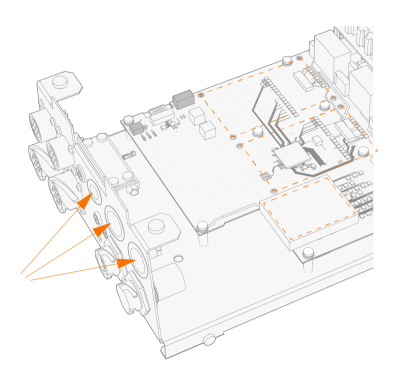

Urządzenie RCM ma kilka wlotów kablowych na przewody o różnej średnicy: jeden wlot kablowy z zaciskiem kablowym (używany do odciążania kabla) oraz trzy wloty kablowe z przelotkami.

Instrukcje zdejmowania i zakładania górnej pokrywy urządzenia RCM znajdują się w punkcie Zdejmowanie i zakładanie górnej pokrywy urządzenia RCM.

Prowadzenie kabla przez wlot kablowy z zaciskiem kablowym

1.

Odkręć wkręty mocujące zacisk kablowy i wyjmij zacisk.

2.

Poprowadź przewód przez wlot.

3.

Załóż z powrotem zacisk kablowy i przytwierdź go wkrętami.

Prowadzenie kabla przez wlot kablowy z przelotką

Przebij przelotkę i poprowadź kabel przez wlot.
