Montaż układu chłodzenia (opcjonalny):

Układ chłodzenia mogą montować jedynie autoryzowani serwisanci.

Wymagane narzędzia:

Instalacja układu chłodzenia

1.

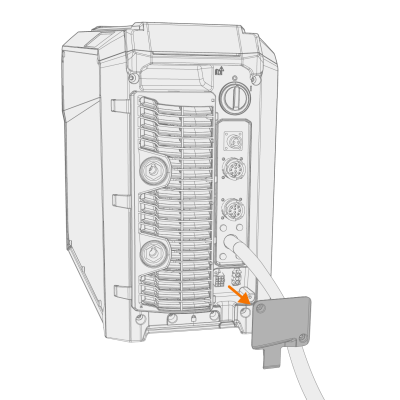

Zdemontuj niewielką osłonę złącza w tylnej części źródła prądu.

2.

Poprowadź kable zasilające układu chłodzenia tak, aby były dostępne podczas dalszej instalacji.

3.

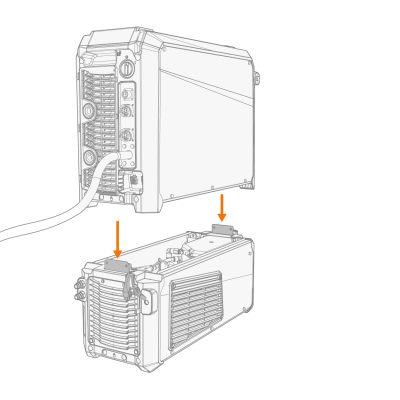

Ustaw źródło prądu na układzie chłodzenia tak, aby płyty montażowe wsunęły się w szczeliny.

Zachowaj ostrożność, aby nie przygnieść ani nie przyciąć przewodów pomiędzy urządzeniami.

4.

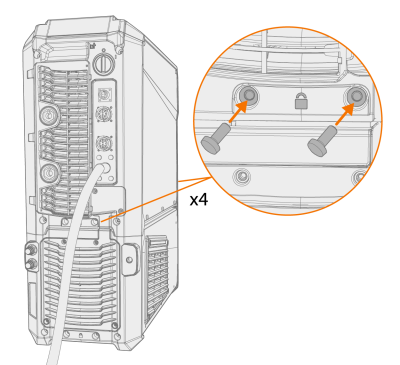

Skręć oba urządzenia dwoma wkrętami z przodu (M5x12) i dwoma z tyłu (M5x12).

5.

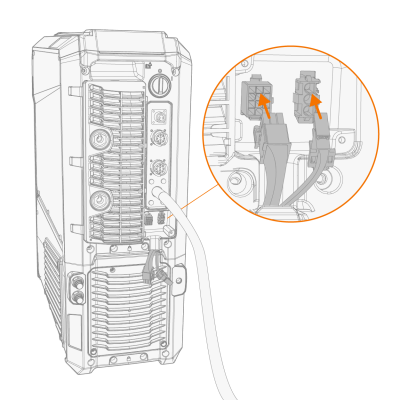

Podłącz przewody układu chłodzenia.

Nie używaj zbytniej siły, ale upewnij się, że złącza układu chłodzenia są właściwie podłączone.

6.

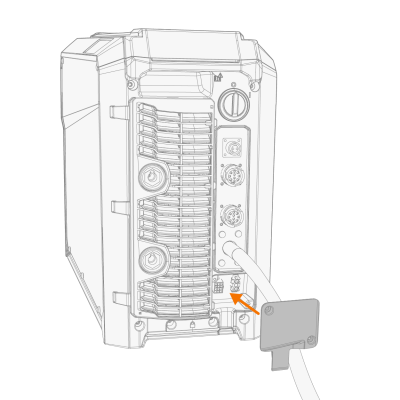

Ponownie przykręć niewielką osłonę złącza.

7.

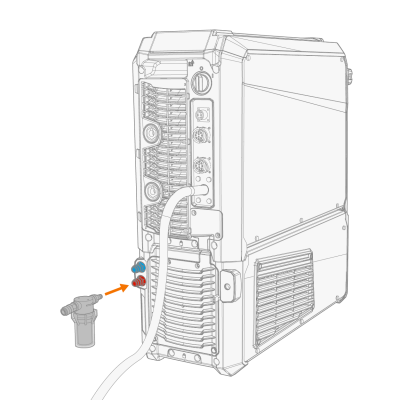

W złączu wlotu płynu chłodzącego zamontuj filtr chłodziwa dołączony do układu chłodzenia.
