Podłączanie kabla PE (uziemienia ochronnego) (opcjonalnie)

Jeżeli moduł RCM jest montowany do źródła prądu z użyciem oficjalnego wspornika mocującego, nie trzeba stosować przewodu PE.

Opisy podzespołów modułów RCM znajdują się w punkcie Robot Connectivity Module (RCM).

Opis zdejmowania i zakładania górnej pokrywy urządzenia RCM znajduje się w punkcie Zdejmowanie i zakładanie górnej pokrywy urządzenia RCM.

1.

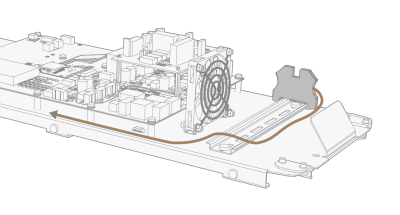

Podłącz przewód PE do bloku zacisków w mocowaniu szyny DIN.

2.

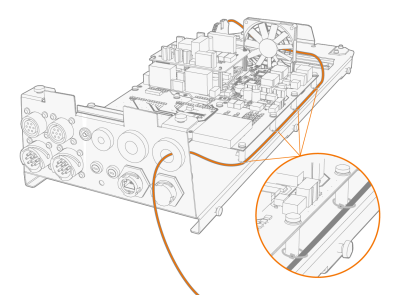

Poprowadź kabel PE przez wpust kablowy i przytwierdź go, przywiązując opaskami kablowymi do mocowań w płytce drukowanej.
