Kaapelien kytkeminen virtalähteeseen ja RCM-laitteeseen

Tässä luvussa kuvataan kaapelien kytkeminen virtalähteeseen, RCM-laitteeseen ja valinnaiseen jäähdytysyksikköön. Tietoa liittimistä ja niiden sijainneista on luvuissa X5 Power Source 400 ja 500 ja Robot Connectivity Module (RCM) -robottiliitäntälaite.

Lisätietoa suojamaadoituskaapelin kytkemisestä on kohdassa Suojamaajohdon kytkeminen (valinnainen).

Lisätietoa kenttäväylämoduulin asentamisesta on kohdassa Kenttäväylämoduulin asentaminen.

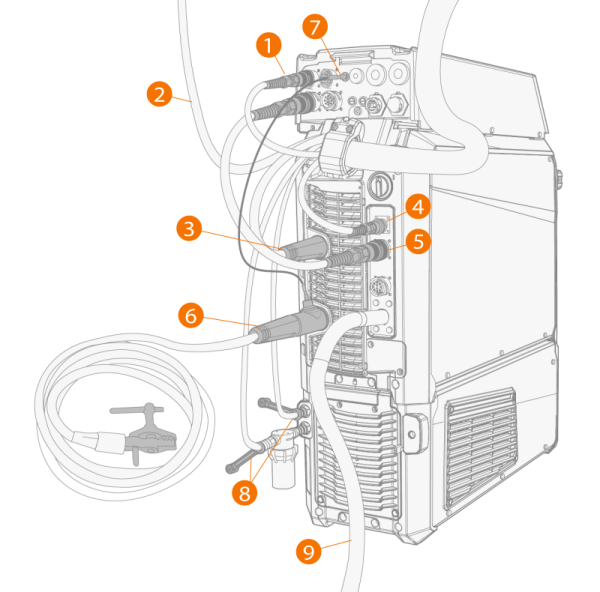

1.

Kytke langansyöttölaitteen ohjauskaapeli (1) RCM-laitteeseen.

2.

Kytke suojakaasun letku (2) kaasupulloon.

3.

Kytke hitsausvirtakaapeli virtalähteen positiiviseen (+) liittimeen (3).

4.

Vain Pulse+ -virtalähde: Mikäli käytössäsi on jännitteentunnistuskaapeli, kytke se virtalähteen jännitteentunnistuskaapelin liittimeen (4).

5.

Kytke RCM-laitteen ja virtalähteen välinen RCM-ohjauskaapeli (5).

6.

Kytke maadoituskaapeli virtalähteen negatiiviseen (-) liittimeen (6).

7.

Kytke kosketustunnistimen kaapeli RCM-laitteen kosketustunnistimen negatiiviseen (-) liittimeen (7).

8.

Mikäli käytössäsi on myös jäähdytysyksikkö, kytke jäähdytysnesteletkut (8). Huomaa, että jäähdytysnesteen tuloliittimessä on oltava jäähdytysnesteen suodatin. Tietoa suodattimen asentamisesta on kohdassa Jäähdytysyksikön asentaminen (valinnainen).

9.

Kytke verkkovirtakaapeli (9) sähköverkkoon, kun asennus on valmis.
