Suojamaajohdon kytkeminen (valinnainen)

Jos RCM on asennettu virtalähteen päälle tarkoitusta varten suunnitellulla kiinnikkeellä, suojamaajohtoa ei tarvita.

Katso RCM-laitteen osien kuvaukset täältä: Robot Connectivity Module (RCM) -robottiliitäntälaite.

Katso ohjeet RCM-laitteen kannen irrottamiseksi ja kiinnittämiseksi kohdasta RCM-laitteen kannen irrottaminen ja kiinnittäminen.

1.

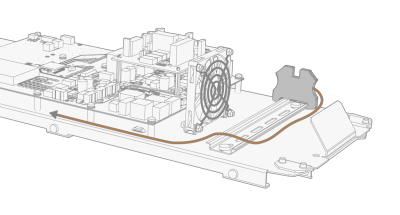

Kytke suojamaajohto DIN-kiskon riviliittimeen.

2.

Vie suojamaajohto kaapelin läpiviennistä ja kiinnitä johto sitomalla se piirilevyn kiinnikkeisiin nippusiteillä.
