X5 Power Source 400 ja 500

Tässä osiossa kuvataan X5 Power Source 400 ja X5 Power Source 500 -virtalähteiden rakennetta.

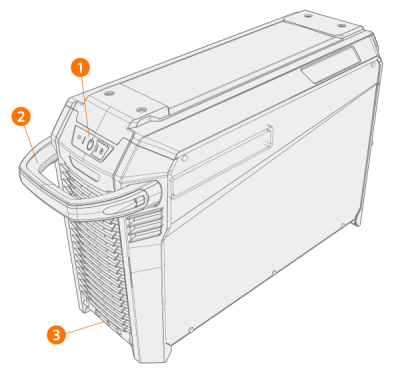

Etuosa

1.

Merkkivalopaneeli *

2.

Kantokahva (ei sovellu mekaaniseen nostamiseen)

3.

Etuosan lukitusmekanismi (kiinnitys esim. jäähdytyslaitteeseen)

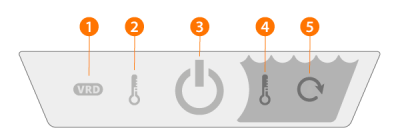

Merkkivalopaneeli *

1.

VRD (jännitteenalennuspiiri) merkkivalo

VRD on käytössä vain käsinhitsauksessa puikkohitsaustilassa.

2.

Korkean lämpötilan merkkivalo (ylikuumeneminen)

>>  LED-valo on keltainen, kun laite on ylikuumenemassa.

Jos virtalähde ylikuumenee, lämpösuojakatkaisin kytkee sen pois päältä. Virtalähdettä ei voi käyttää ennen kuin se on jäähtynyt.

3.

Virta päällä/pois -merkkivalo

>>  LED-valo on vihreä, kun laite on päällä.

4.

Jäähdytysnesteen lämpötilan varoitusvalo

>>  LED-valo on keltainen, kun jäähdytyneste on ylikuumenemassa.

Jos jäähdytysneste ylikuumenee, lämpösuojakatkaisin kytkee hitsauslaitteen pois päältä. Laitetta ei voi käyttää ennen kuin jäähdytysneste on jäähtynyt.

5.

Jäähdytysnesteen kierron varoitusvalo

>>  LED-valo on vihreä, kun jäähdytysnesteen kierto toimii normaalisti.

>>  LED-valo on punainen, kun jäähdytysnesteen kierrossa on häiriö.

Jos jäähdytysnesteen kierto estyy, lämpösuojakatkaisin kytkee hitsauslaitteen pois päältä. Tutki ja korjaa vika ennen kuin jatkat hitsauslaitteen käyttöä.

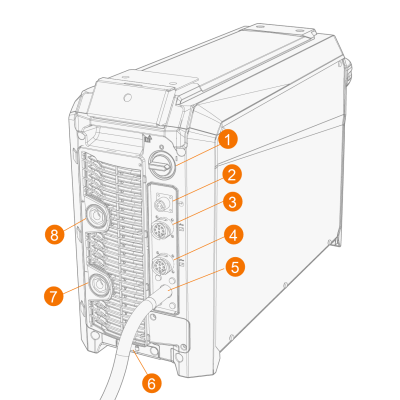

Takaosa

1.

Virtakytkin

2.

Jännitteentunnistuskaapelin liitäntä (vain Pulse+-virtalähteet)

3.

Ohjauskaapelin liitäntä

4.

Ohjauskaapelin liitäntä

5.

Verkkovirtakaapeli

6.

Takaosan lukitusmekanismi

>>  Kiinnitys esim. jäähdytyslaitteeseen

7.

Maadoituskaapelin liitäntä, miinusnapa (-)

8.

Hitsausvirtakaapelin liitäntä, plusnapa (+).
