Kenttäväylämoduulin asentaminen

Tässä luvussa kuvataan kenttäväylämoduulin asennus. Tässä ohjeessa kenttäväylämoduulin kaapeli viedään kaapelikiinnikkeellä varustetun läpiviennin läpi. Lisätietoa RCM-laitteen liittimistä on kohdassa Kaapelien kytkeminen RCM-laitteeseen.

Ohjeet RCM-laitteen kannen irrottamiseksi ja kiinnittämiseksi ovat kohdassa RCM-laitteen kannen irrottaminen ja kiinnittäminen.

Tarvittavat työkalut:

1.

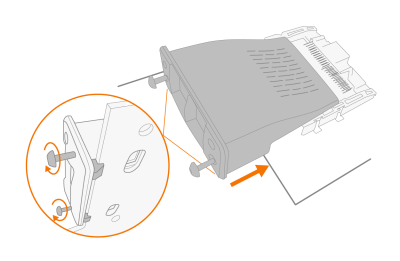

Työnnä kenttäväylämoduuli paikalleen (*). Kiinnitä kenttäväylämoduuli paikalleen kiristämällä kiinnitysruuvit.

2.

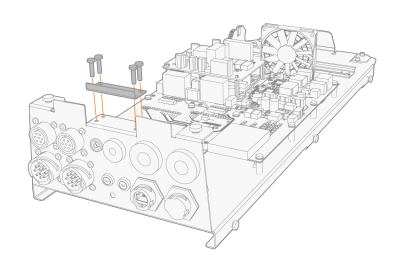

Irrota kaapelikiinnike avaamalla kiinnitysruuvit.

3.

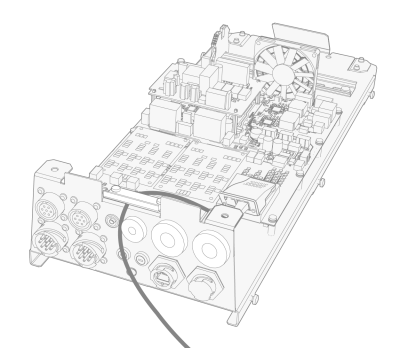

Vie kenttäväylämoduulin kaapeli läpiviennin läpi ja kytke se kenttäväylämoduuliin.

Kenttäväylämoduulista riippuen kaapeli voi olla erilainen.



4.

Kiinnitä kaapelikiinnike takaisin paikalleen ja kiristä kiinnitysruuvit.
