Kaapelien kytkeminen RCM-laitteeseen

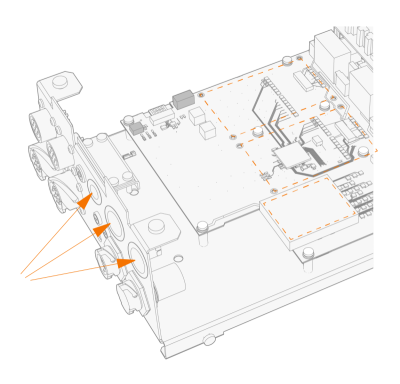

RCM-laitteessa on useita kaapeliläpivientejä erikokoisille kaapeleille: yksi läpivienti kaapelikiinnikkeellä (käytetään vedonpoistoon) ja kolme läpivientiä läpivientisuojuksella.

Katso ohjeet RCM-laitteen kannen irrottamiseksi ja kiinnittämiseksi kohdasta RCM-laitteen kannen irrottaminen ja kiinnittäminen.

Kaapelin kytkeminen kaapelikiinnikkeellä varustetun läpiviennin kautta

1. Irrota kaapelikiinnike avaamalla kiinnitysruuvit.

2. Vie kaapeli läpiviennin läpi.
3. Kiinnitä kaapelikiinnike takaisin paikalleen ja kiristä kiinnitysruuvit.

Kaapelin kytkeminen suojuksella varustetun läpiviennin kautta

Lävistä suojus ja vie kaapeli läpiviennin läpi.
