Jäähdytysyksikön asentaminen (valinnainen)

Jäähdytysyksikön asennuksen saa tehdä vain pätevä sähköalan ammattilainen.

Tarvittavat työkalut:

Jäähdytysyksikön asentaminen

1.

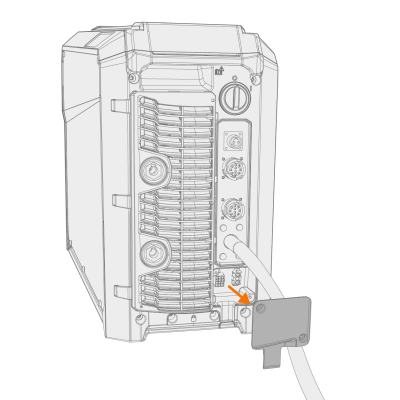

Irroita virtalähteen takaosan pieni liitinten suojakansi.

2.

Asettele jäähdytysyksikön liitäntäkaapelit siten, että ne ovat hyvin saatavilla seuraavissa työvaiheissa.

3.

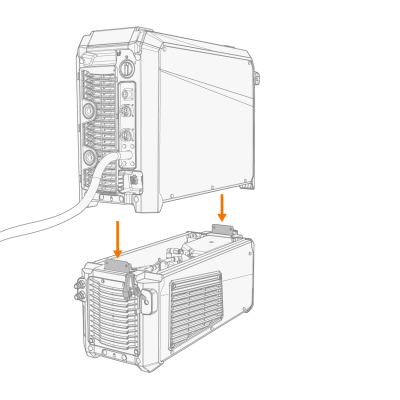

Nosta virtalähde jäähdytysyksikön päälle siten, että lukitusraudat asettuvat niille tarkoitettuihin koloihin.

Varmista, etteivät jäähdytysyksikön liitäntäkaapelit jää yksiköiden väliin ja/tai vahingoitu.

4.

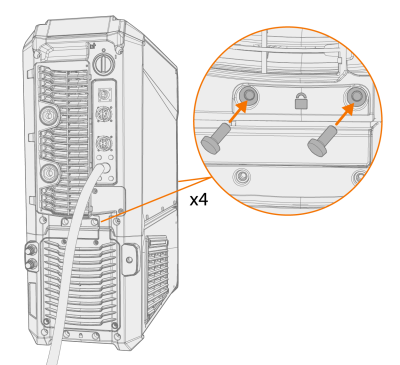

Lukitse yksiköt toisiinsa kahdella ruuvilla (M5x12) edestä ja kahdella (M5x12) takaa.

5.

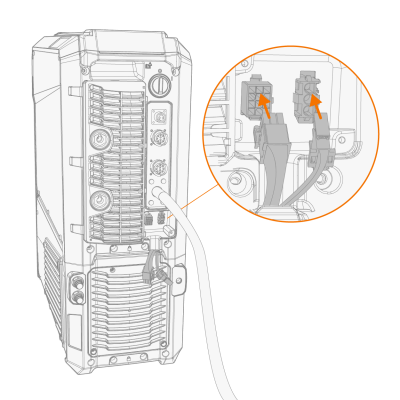

Kytke jäähdytysyksikön kaapelit.

Älä käytä liikaa voimaa, mutta varmista, että liittimet ovat kunnolla kiinni.

6.

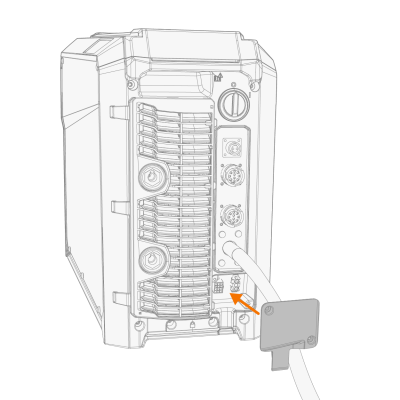

Kiinnitä liitinten suojakansi takaisin paikalleen.

7.

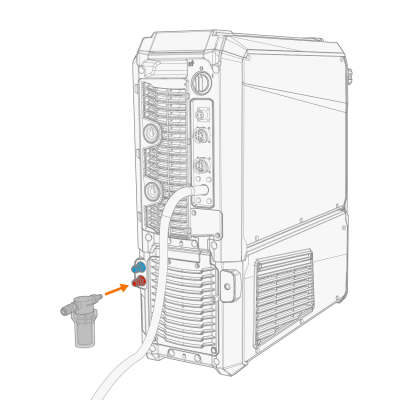

Asenna jäähdytyslaitteen mukana toimitettu suodatin jäähdytysnesteen tuloliittimeen.
