Lastoorts aansluiten

X5 FastMig is ontworpen voor gebruik met de Kemppi Flexlite MIG-lastoorts. Zie userdoc.kemppi.com voor de Flexlite-bedieningsinstructies.

Controleer altijd of de draadliner, de contacttip en het gasmondstuk geschikt zijn voor de laswerkzaamheden.

Ga als volgt te werk om de lastoorts aan te sluiten op de X5 draadaanvoerunit:

1.

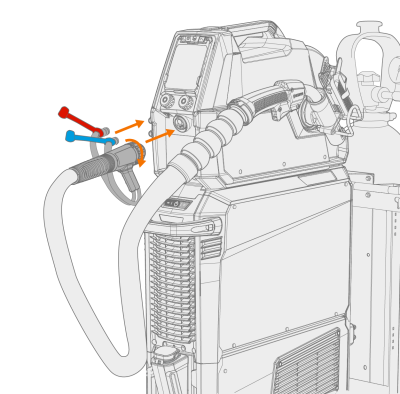

Duw de lastoortsconnector in de lastoortsconnector van de draadaanvoerunit en draai de kraag met de hand vast.

2.

Als uw installatie een watergekoelde lastoorts bevat, sluit dan de koelvloeistof slangen aan op de draadaanvoerunit. De slangen hebben een kleurcodering.

3.

Installeer en laad de lasdraad zoals hier beschreven (afhankelijk van het model draadaanvoerunit):

>>  Draad installeren en vervangen (X5 WF 200)

>>  Draad installeren en vervangen (X5 WF 300)

>>  Draad installeren en verwisselen (X5 WF HD200)

>>  Draad installeren en vervangen (X5 WF HD300)

4.

Controleer de gasstroom. Zie Gasfles installeren en gasstroom testen voor meer informatie.

Tip: Wanneer u het lastoorts niet gebruikt, dient u het op te bergen in de lastoortshouder op de draadaanvoer. Zie Lastoorts houder installeren voor meer informatie.

TIG-lassen vereist het gebruik van speciale Flexlite TX TIG-toortsen.
