Draad installeren en verwisselen (X5 WF HD200)
In dit gedeelte wordt beschreven hoe je de draad en haspel installeert op de X5 draadaanvoerunit HD200.
|
Installeer de lastoorts op de draadaanvoerunit voordat u de draadhaspel installeert. |
|
|
Wanneer u de draadhaspel wijzigt, moet u het resterende toevoegmateriaal van het laspistool en het draadaanvoermechanisme verwijderen, voordat u de draadhaspel verwijdert. |
Om de draadhaspel te verwijderen:
|
1.
|
Open het zijdeurtje van de draadaanvoerunit. |
|
2.
|

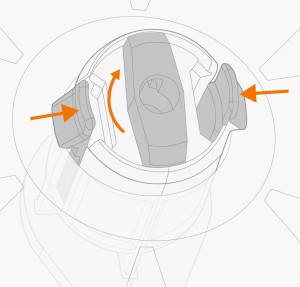

Maak de vergrendeling van de naaf los en duw de sluitklemmen van de draadhaspel naar het midden. |
|
3.
|
Verwijder de draadhaspel uit de draadaanvoerunit. |
Om een nieuwe draadhaspel te installeren:
|
1.
|
Open het zijdeurtje van de draadaanvoerunit. |
|
2.
|
Mocht het nog niet gebeurd zijn, maak dan de vergrendeling van de naaf los zodat de sluitklemmen naar het midden kunnen bewegen. |
|
3.
|

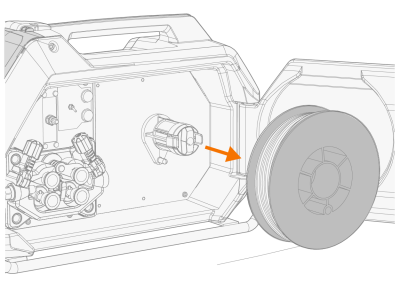

Plaats de draadhaspel op de naaf in de draadaanvoerunit. |
|
|
Zorg ervoor dat de draadhaspel de juiste kant op gedraaid staat, zodat de lasdraad van de onderkant van de haspel naar de aanvoerrollen loopt.
|
|
|
Zorg ervoor dat de sluitklemmen van de naaf vergrendelen zodra de draadhaspel op zijn plaats zit.
|
|
4.
|

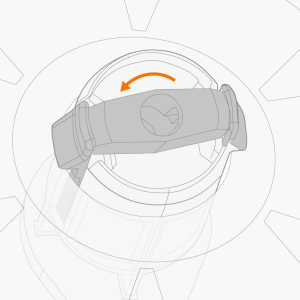

Zet de draadhaspel op zijn plaats vast door de sluitknop in de gesloten positie te draaien. |
Stel indien nodig de haspelrem af door de schroef te draaien (met een inbussleutel) in het midden van het naafvergrendelingsmechanisme.
Om het toevoegmateriaal te installeren:
|
1.
|
Trek het uiteinde van de lasdraad uit de haspel en knip de vervormde delen af, zodat het uiteinde recht is. |
|
|
Controleer of de lasdraad niet van de haspel loopt wanneer deze wordt losgelaten. |
|
2.
|
Vijl de punt van de lasdraad glad. |
|
Scherpe randen aan het uiteinde van het toevoegmateriaal kunnen de draadliner beschadigen. |
|
3.
|
Zet de drukarmen los om de aanvoerrollen uit elkaar te bewegen. |
|
4.
|

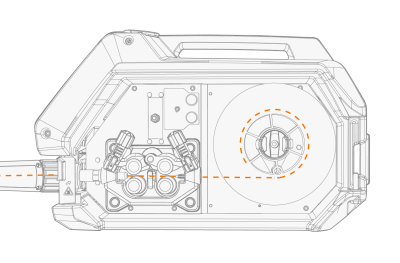

Leid de lasdraad door de inganggeleidingsbuis (a) en middelste geleidingsbuis (b) en in de uitganggeleidingsbuis (c), die de lasdraad naar de lastoorts voert. |
|
5.
|
Duw het toevoegmateriaal met de hand zo ver in het pistool dat de draad de draadliner bereikt (ongeveer 20 cm). |
|
6.
|
Sluit de drukarmen, zodat de lasdraad tussen de aanvoerrollen wordt vastgeklemd. Zorg ervoor dat het toevoegmateriaal in de groeven van de aanvoerrollen valt. |
|
7.
|
Stel de druk van de aanvoerrollen af met de drukhevel. De druk is voor beide paren aanvoerrollen gelijk. |
De schaalverdeling op het drukhandvat geven aan welke druk wordt uitgeoefend op de aanvoerrollen. Stel de druk van de aanvoerrollen af volgens de onderstaande tabel.
| Fe/Ss massief |
V-groef
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Metaalkern/fluxkern (MC/FC) |
Gekartelde V-groef
 |
≥ 1.2 |
1.0−2.0 |
| Zelfbeschermend (zonder gas) |
Gekartelde V-groef
|
≥ 1.6 |
2.0−3.0 |
| Aluminium |
U-groef
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
Overmatige druk plet het toevoegmateriaal en kan gecoate draden of gevulde materialen beschadigen. Overmatige druk leidt ook tot onnodige slijtage van de aanvoerrollen en een zwaardere belasting van de tandwielen. |
|
8.
|

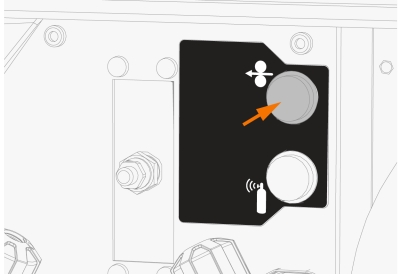

Druk op de draadin- en -doorvoerknop om de lasdraad in de lastoorts te drijven. Stop wanneer de draad het draadmondstuk van de lastoorts bereikt. |
>> Bij X5 draadaanvoer HD200 bevindt de draadin- en -doorvoerknop zich in de draadaanvoerkast.
|
Let op de draad wanneer deze het draadmondstuk bereikt en de lastoorts verlaat. |
|
9.
|
Zorg er vóór het lassen voor dat de lasparameters en -instellingen op het functiepaneel voldoen aan uw lasinstelling. |
>> Zie Het X5 manueel functiepaneel gebruiken en Het X5 AP/APC-functiepaneel gebruiken voor meer informatie.
Draadhaspel en naaf (200)
