Het X5 manueel functiepaneel gebruiken
De functiepanelen van de X5 Wire Feeder 200 Manual en 300 Manual omvatten de meest essentiële mogelijkheden en functies voor MIG-lassen met de optie voor het gebruik van de X5 FastMig en voor TIG (DC)- en MMA-lassen en -gutsen.

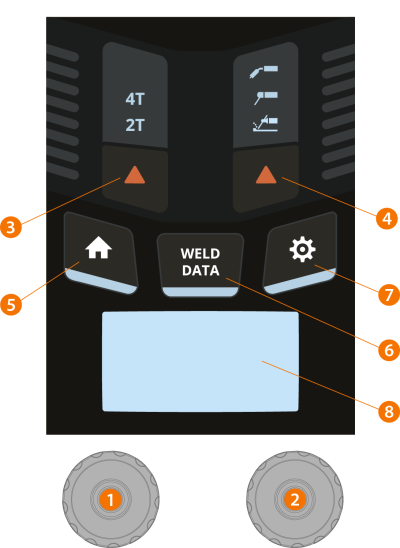

Functiepaneel X5 Wire Feeder 300 Manual (X5 FP 300R)
| 1. | Linker regelknop |
>> In MIG-modus: Draadaanvoersnelheid
>> In MMA-modus: Verstelling van lasstroom
>> In gutsmodus: Stroomverstelling
| 2. | Rechter regelknop |
>> In MIG-modus: Verstelling lasspanning
>> In MIG-modus (drukknop): wisselen tussen aanpassing van dynamiek en lasspanning
>> In MMA-modus: aanpassing van dynamiek
| 3. | Selectie schakelaarlogica |
>> Schakelt om tussen de modi 2T- en 4T-schakelaarlogica
| 4. | Selectie lasproces/bedrijfsmodus |
>> Omschakelen tussen MIG-, MMA- en gutsmodi
>> Lang indrukken voor TIG-modus
| 5. | Home-knop |
>> Schakelt om naar de standaard weergave/modi voor lassen
| 6. | Knop Lasdata |
>> Toont de duur, stroom en spanning van de laatste las
| 7. | Knop Menu Instellingen |
| 8. | Hoofddisplay |
>> Toont de draadaanvoersnelheid, stroom en/of de spanning (de getoonde inhoud is afhankelijk van het geselecteerde lasproces).
Zie Manueel functiepaneel: Instellingen om de instellingen van het functiepaneel en de lasparameters te wijzigen.
Veiligheidsvergrendeling: door de regelknoppen 1 en 2 tegelijkertijd lang in te drukken, kan het apparaat voor de veiligheid worden vergrendeld. Dit voorkomt onbedoeld lassen en bedienen van het apparaat zonder dat u de apparatuur hoeft uit te schakelen. Ontgrendel het apparaat door de regelknoppen 1 en 2 gelijktijdig 2 seconden lang in te drukken.
Functiepaneel X5 Wire Feeder 200 Manual (X5 FP 200R)
| 1. | Linker regelknop |
>> In MIG-modus: Draadaanvoersnelheid
>> In MMA-modus: Verstelling van lasstroom
>> In gutsmodus: Stroomverstelling
| 2. | Rechter regelknop |
>> In MIG-modus: Verstelling lasspanning
>> In MIG-modus (drukknop): wisselen tussen aanpassing van dynamiek en lasspanning
>> In MMA-modus: aanpassing van dynamiek
| 3. | Selectie schakelaarlogica |
>> Schakelt om tussen de modi 2T- en 4T-schakelaarlogica
| 4. | Selectie lasproces/bedrijfsmodus |
>> Omschakelen tussen MIG-, MMA- en gutsmodi
>> Lang indrukken voor TIG-modus
| 5. | Home-knop |
>> Schakelt om naar de standaard weergave/modi voor lassen
| 6. | Knop Lasdata |
>> Toont de duur, stroom en spanning van de laatste las
| 7. | Knop Menu Instellingen |
| 8. | Gastestknop |
>> Test de beschermgasstroom en spoelt de gasleiding door
| 9. | Draadin- en -doorvoerknop |
>> Voert de lasdraad aan (terwijl de boog uit is)
| 10. | Hoofddisplay |
>> Toont de draadaanvoersnelheid, stroom en/of de spanning (de getoonde inhoud is afhankelijk van het geselecteerde lasproces).
Zie Manueel functiepaneel: Instellingen om de instellingen van het functiepaneel en de lasparameters te wijzigen.
Veiligheidsvergrendeling: door de regelknoppen 1 en 2 tegelijkertijd lang in te drukken, kan het apparaat voor de veiligheid worden vergrendeld. Dit voorkomt onbedoeld lassen en bedienen van het apparaat zonder dat u de apparatuur hoeft uit te schakelen. Ontgrendel het apparaat door de regelknoppen 1 en 2 gelijktijdig 2 seconden lang in te drukken.
