Aanvoerrollen installeren en vervangen

De hier beschreven installatiemethode is hetzelfde voor zowel de X5 Wire Feeder 200 als de X5 Wire Feeder 300. Er kunnen modelspecifieke variaties in het uiterlijk en de positionering optreden.

Vervang de draadaanvoerrollen wanneer het materiaal en de diameter van de lasdraad verandert.

Kies de nieuwe draadaanvoerrollen volgens het overzicht hier: Slijtonderdelen draadaanvoerunit.

Om de draadaanvoerrollen te vervangen:

1.

Open het draadaanvoercompartiment.

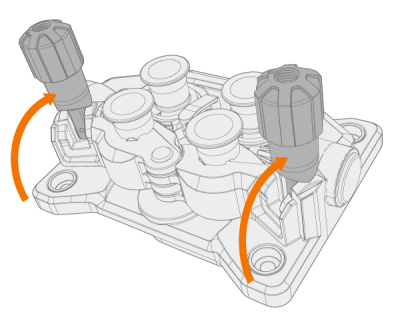

2.

Maak de drukhandvaten los op het draadaanvoermechanisme.

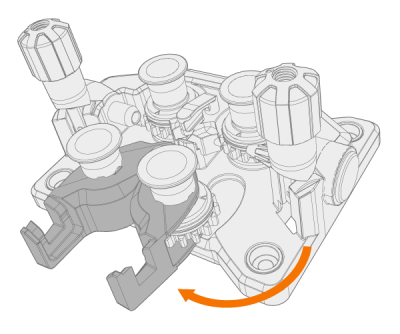

3.

Open de vergrendelarmen om de aanvoerrollen vrij te geven.

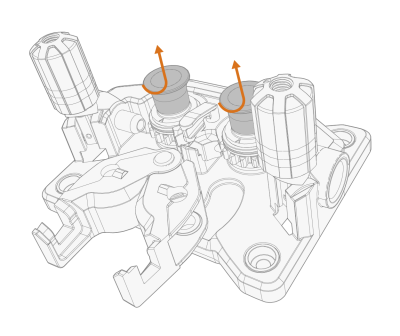

4.

Verwijder de bevestigingspennen van de drukrollen door eraan te trekken.

Aan de bevestigingspinnen van de drukrollen zijn centrale assen bevestigd, terwijl de centrale assen van de aandrijfrollen fungeren als aandrijfassen die rechtstreeks zijn bevestigd op het draadaanvoermechanisme/de motor.

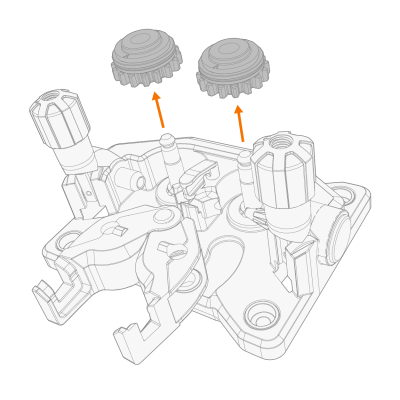

5.

Verwijder de drukrollen.

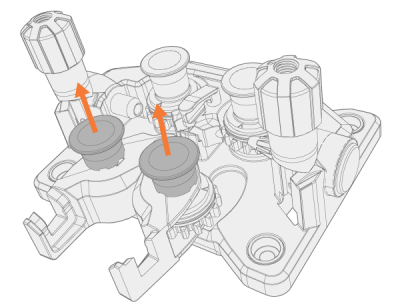

6.

Verwijder de montagedoppen van de aandrijfrollen door ze te draaien en te trekken.

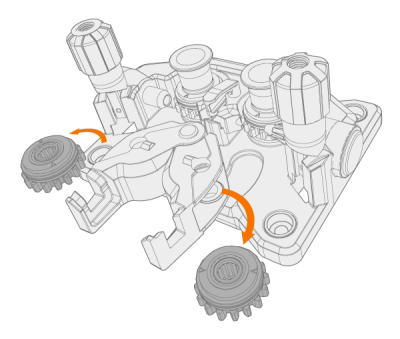

7.

Verwijder de aandrijfrollen.

8.

Volg de eerdere stappen in omgekeerde volgorde om de draadaanvoerrollen te installeren. Lijn de snede aan de onderzijde van de aandrijfrollen uit met de pen van de aandrijfas.

9.

Breng de montagedoppen en bevestigingspinnen weer aan om de aandrijving en de drukrollen vast te zetten.

10.

Sluit de vergrendelarmen en laat de drukhandvaten zakken op de aanvoerrollen. Zie Draad installeren en vervangen (X5 WF 300) en Draad installeren en vervangen (X5 WF 200) voor meer informatie over de draadinstallatie.

11.

Sluit het draadaanvoercompartiment.
