Draad installeren en vervangen (X5 WF 300)
In deze paragraaf wordt beschreven hoe u de draad en de haspel op de X5 Wire Feeder 300 installeert.
|
Bevestig het laspistool aan de draadaanvoer voordat u de draadhaspel installeert. |
|
|
Wanneer u de draadhaspel wijzigt, moet u het resterende toevoegmateriaal van het laspistool en het draadaanvoermechanisme verwijderen, voordat u de draadhaspel verwijdert. |
Om de draadhaspel te verwijderen:
|
1.
|
Open de bovenkap van de draadaanvoerunit. |
|
2.
|
Duw het vergrendelende deksel van de draadhaspel naar achteren. |
|
3.
|

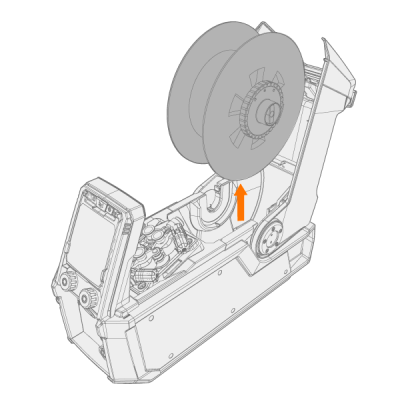

Verwijder de draadhaspel uit de draadaanvoerunit. |
|
4.
|
Om de naaf van de haspelrem te verwijderen, maakt u de spanknop van de haspelrem los in het midden van de rem en trekt u de remhelften uit elkaar. |
Om een nieuwe draadhaspel te installeren:
|
1.
|
Open de bovenkap van de draadaanvoerunit en de vergrendelingskap van de draadhaspel. |
|
2.
|

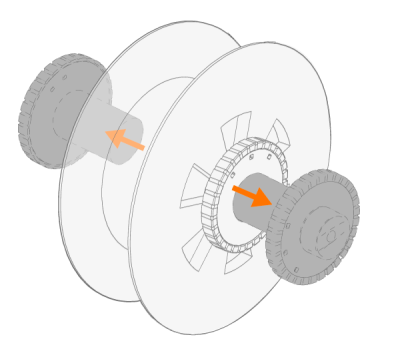

Bevestig de remhelften van de draadhaspel aan de nieuwe draadhaspel door ze binnen de draadhaspel in elkaar te duwen. Bevestig deze samen door de spanknop in het midden van de rem te draaien. |
|
|
Bevestig de naaf van de haspelrem aan de draadhaspel, zodat de spanknop zich rechts bevindt, gezien vanaf de voorkant. |
|
3.
|
Plaats de draadhaspel in zijn de daarvoor bestemde contact. |
|
|

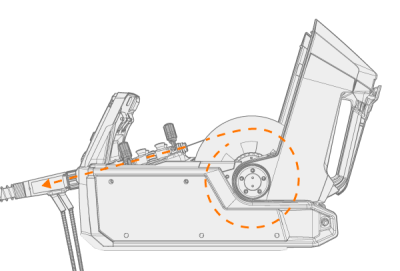

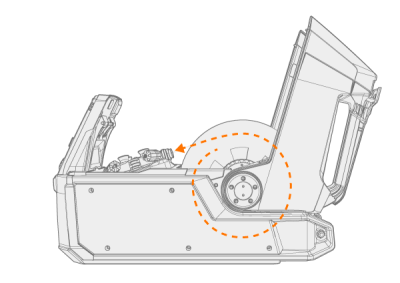

Zorg ervoor dat de draadhaspel niet omgekeerd wordt aangebracht; de lasdraad moet vanaf de bovenkant naar de aanvoerrollen lopen.
|
|
4.
|

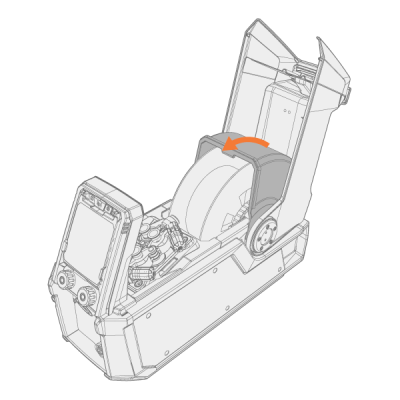

Bevestig de draadhaspel op zijn plaats door het vergrendelende deksel van de draadhaspel te sluiten. |
Om het toevoegmateriaal te installeren:
|
1.
|
Trek het uiteinde van de lasdraad uit de haspel en knip de vervormde delen af, zodat het uiteinde recht is. |
|
|
Controleer of de lasdraad niet van de haspel loopt wanneer deze wordt losgelaten. |
|
2.
|
Vijl de punt van de lasdraad glad. |
|
Scherpe randen aan het uiteinde van het toevoegmateriaal kunnen de draadliner beschadigen. |
|
3.
|

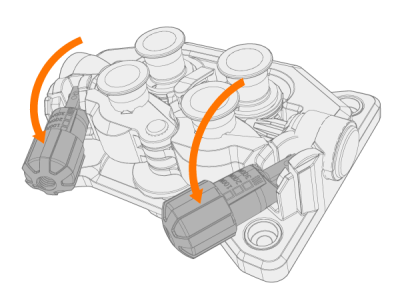

Zet de drukarmen los om de aanvoerrollen uit elkaar te bewegen. |
|
4.
|

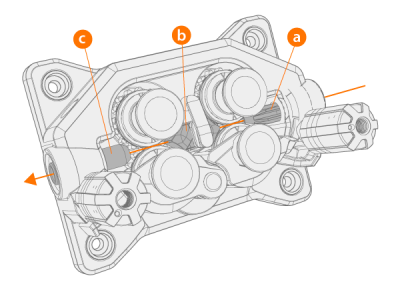

Leid het toevoegmateriaal door de ingangsbuis (a) en de middelste draaddoorvoerpijp (b) naar de uitgangsbuis (c), van waar het toevoegmateriaal naar het laspistool loopt. |
|
5.
|
Duw het toevoegmateriaal met de hand zo ver in het pistool dat de draad de draadliner bereikt (ongeveer 20 cm). |
|
6.
|
Sluit de drukarmen, zodat de lasdraad tussen de aanvoerrollen wordt vastgeklemd. Zorg ervoor dat het toevoegmateriaal in de groeven van de aanvoerrollen valt. |
|
7.
|

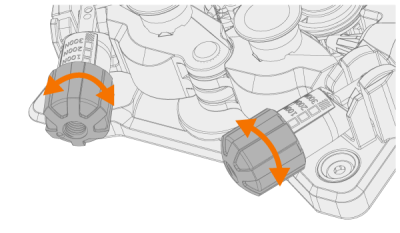

Stel de druk van de aanvoerrollen af met de drukhevel. De druk is voor beide paren aanvoerrollen gelijk. |
De schaalverdeling op het drukhandvat geven aan welke druk wordt uitgeoefend op de aanvoerrollen. Stel de druk van de aanvoerrollen af volgens de onderstaande tabel.
| Fe/Ss massief |
V-groef
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Metaal en met fluxkern |
Gekartelde V-groef
 |
≥ 1.2 |
1.0−2.0 |
| Zelfbeschermend (zonder gas) |
Gekartelde V-groef
|
≥ 1.6 |
2.0−3.0 |
| Aluminium |
U-groef
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
Overmatige druk plet het toevoegmateriaal en kan gecoate draden of gevulde materialen beschadigen. Overmatige druk leidt ook tot onnodige slijtage van de aanvoerrollen en een zwaardere belasting van de tandwielen. |
|
8.
|

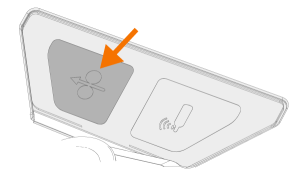

Druk op de knop voor draadin- en -doorvoer om de lasdraad in het laspistool in te voeren. Stop wanneer de draad de contacttip van het laspistool bereikt. |
|
Let op de draad, wanneer deze de contacttip bereikt en uit het pistool komt. |
|
9.
|
Zorg er vóór het lassen voor dat de lasparameters en -instellingen op het functiepaneel voldoen aan uw lasinstelling. |
>> Zie Het X5 manueel functiepaneel gebruiken en Het X5 AP/APC-functiepaneel gebruiken voor meer informatie.
