X5 Wire Feeder HD300

Tässä osiossa kuvataan X5 Wire Feeder HD300 -langansyöttölaitteen rakennetta.

Mallikohtaisia eroja voi ilmetä.

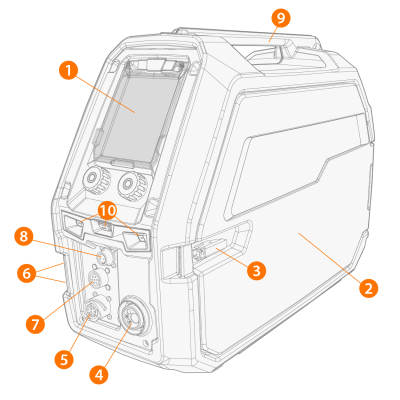

X5 Wire Feeder HD300:

1. Ohjauspaneeli (ja saranoitu ohjauspaneelin suojakansi)

>>  Lisätietoja X5 Wire Feeder 300 Manual -ohjauspaneelista on kohdassa Manual-ohjauspaneeli.

>>  Lisätietoja X5 Wire Feeder 300 AP/APC -ohjauspaneelista on kohdassa AP/APC-ohjauspaneeli.

2. Langansyöttölatteen kotelon luukku
Pidä langansyöttölaitteen luukku kiinni hitsauksen aikana tapaturmien ja sähköiskun vaaran välttämiseksi. Pidä luukku kiinni myös muulloin, jotta langansyöttölaitteen sisäosat pysyvät puhtaina.
3. Langansyöttölatteen kotelon luukun salpa
4. Euroliitin hitsausvirtakaapelille
5. Ohjauskaapelin liitäntä
6. Jäähdytysnesteen meno- ja paluuletkun liitännät (värikoodattu)
7. Välisyöttölaitteen synkronointiliitäntä
Katso lista tuetuista välisyöttölaitteista täältä: AP/APC-ohjauspaneeli: Laiteasetukset.
8. Vain AP/APC-mallit: Jännitteentunnistuskaapelin liitäntä
9. Kahva
Suspending the equipment from the handle with dedicated suspension accessories (i.e. for lifting or moving) is possible.
10. LED-työvalot, joiden välissä keskellä valokatkaisin

>>  Valokatkaisin: Ensimmäinen painallus sytyttää valot (täysi kirkkaus), toinen painallus himmentää valoja (keskikirkkaus), kolmas painallus sammuttaa valot

>>  Sisältää ladattavan, sisäänrakennetun akun (akku latautuu, kun laitteisto on kytkettynä verkkovirtaan)

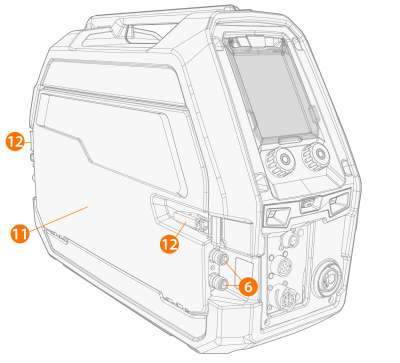

11. Välikaapelikotelon luukku
12. Välikaapelikotelon luukun salvat

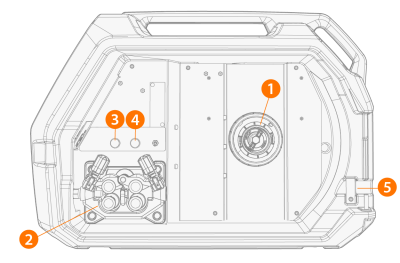

Langansyöttölaitteen sisäpuoli (langansyöttölaitteen kotelo)

1. Lankakelan napa

>>  Lisätietoja lankakelasta on kohdassa Langan asennus ja vaihto (X5 WF HD300).

2. Syöttöpyörämekanismi
3. Kaasutestipainike

>>  Testaa suojakaasun virtaus ja puhdista kaasulinja.

4. Langanajopainike

>>  Ajaa lisäainelankaa eteenpäin (ilman valokaarta).

5. Lankatynnyrisarjan johtimen aukko (valinnainen)

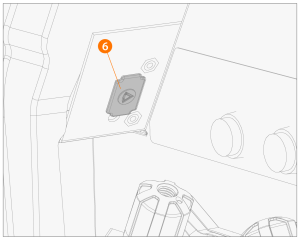

6. USB-liitäntä

>>  Ohjelmiston/laiteohjelmiston päivittämistä varten.

7. Osalokero

>>  Pienten tarvikkeiden väliaikaiseen säilyttämiseen.

Mikäli käytössä on sisäänrakennettu kaasunvirtausmittari, sijaitsee se myös langansyöttölaitteen kotelossa.

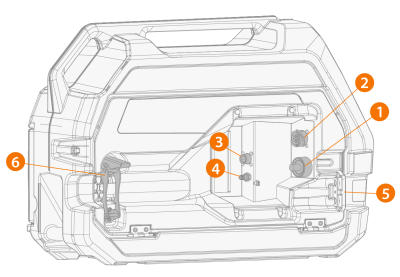

Langansyöttölaitteen sisäpuoli (välikaapelikotelo)

1. Hitsausvirtakaapelin liitäntä
2. Ohjauskaapelin liitäntä
3. Jännitteentunnistuskaapelin liitäntä
4. Suojakaasuletkun liitin
5. Jäähdytysnesteen letkun kiinnitysaukko
6. Välikaapelin vedonpoistin (säädettävä)

Kaapelien asentaminen ja kytkeminen, katso X5-välikaapeli ja Kaapelien asennus.

X5 Wire Feeder HD300 -langansyöttölaitteen kotelon luukku aukeaa sivulle. Tämä on syytä ottaa huomioon, mikäli suunnitelmissa on tuplalankuriasennus kahdelle langansyöttölaitteelle tarkoitettua kääntyvää alustaa käyttäen.
