Kaapelien asennus

Kytke välikaapeli ensin langansyöttölaitteeseen ja sitten virtalähteeseen. Katso liittimien kuvaukset ja sijainnit täältä: X5 Wire Feeder 200, X5 Wire Feeder 300 tai X5 Wire Feeder HD300 (langansyöttölaitteen mallista riippuen).

Välikaapelin kytkeminen langansyöttölaitteeseen

1.

Avaa kaapelikotelon luukku paljastaaksesi liittimet.

2.

Kytke hitsausvirtakaapeli (4) langansyöttölaitteeseen. Työnnä kaapeli mahdollisimman pitkälle ja kiristä kaapeli paikalleen kääntämällä liitintä myötäpäivään.

Kiristä hitsausvirtakaapeli käsin mahdollisimman tiukalle. Jos hitsausvirtakaapelin liitäntä on löysä, se voi ylikuumentua.

3.

Työnnä suojakaasuletku (2) liittimeen niin, että se lukittuu.

4.

Kytke ohjauskaapeli (3) liittimeen. Lukitse kiinnityskaulus paikalleen kiertämällä sitä myötäpäivään.

5.

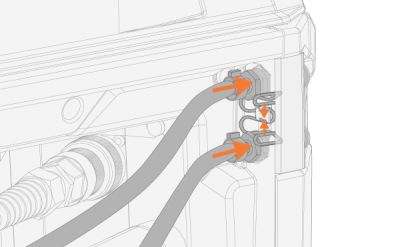

Mikäli käytössäsi on myös jäähdytysyksikkö, aseta jäähdytysnesteletkujen liittimet (5, 6) koloihinsa ja aukon läpi.

>>  Purista jousikiinnitintä kasaan, jotta liittimet menevät paikoilleen. Kun vapautat jousikiinnittimen, varmista, että kiinnitin lukittuu paikoilleen kiinnityskolon uriin.

6.

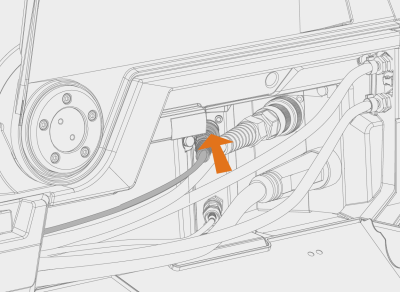

Mikäli käytössäsi on jännitteentunnistuskaapeli (1), kytke se kotelossa olevaan jännitteentunnistuskaapelin liittimeen.

Erillisen jännitteentunnistuskaapelin käyttö on tuettu vain Pulse+ -virtalähteiden kanssa.

7.

Kiinnitä kaapelin vedonpoistaja.

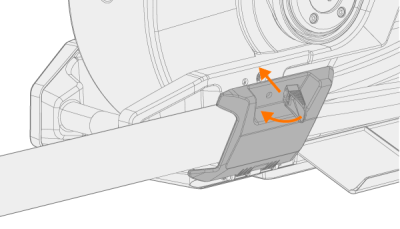

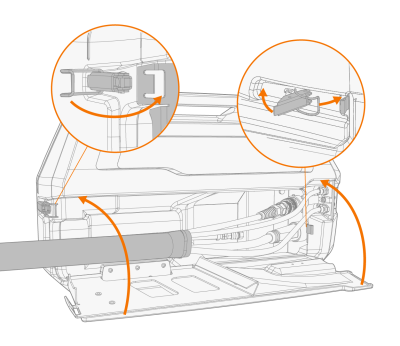

>>  X5 Wire Feeder 200: Aseta kaapeli sille varattuun kiinnityskohtaan langansyöttölaitteessa ja kiinnitä se paikalleen sulkemalla luukku ja lukitsemalla salvat.

>>  X5 Wire Feeder 300: Aseta kaapeli (vedonpoistajan kiinnityskohta) sille varattuun kiinnitysuraan langansyöttölaitteessa ja varmista se paikalleen sulkemalla vedonpoistaja ja lukitsemalla salpa.

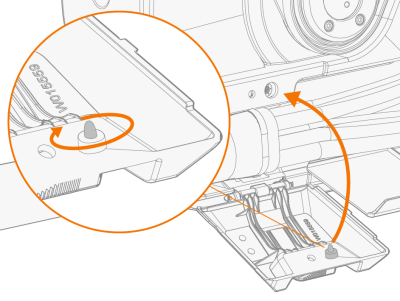

Tarkista lukitusnupin kireys ja kiristä tarvittaessa:

Vihje: X5 Wire Feeder 300 -langansyöttölaitteen vedonpoistajan lisäkiinnitys (M6x16 ruuvi), valinnainen:

8.

X5 Wire Feeder 300: Sulje ja lukitse kaapelitilan luukku.

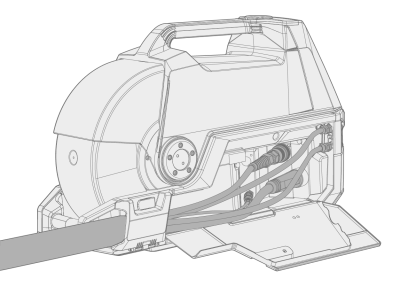

Asettele kaapelit siististi, kun liität ne langansyöttölaitteeseen, jotta kaapelitilan luukku menee kunnolla kiinni.

Välikaapeli kuumenee hitsauksen aikana. Langansyöttölaitteen kotelon luukku tulee pitää suljettuna hitsauksen aikana ja kaapeleita tulee käsitellä varoen, mikäli luukku avataan pian hitsauksen jälkeen.

Välikaapelin ja maadoituskaapelin kytkeminen virtalähteeseen

1.

Kiinnitä kaapelin vedonpoistaja (1) takaosan kiinnityslevyyn.

2.

Kytke hitsausvirtakaapeli virtalähteen plusliittimeen (+) (2).

3.

Kytke maakaapeli virtalähteen miinusliittimeen (-) (5).

4.

Kytke ohjauskaapeli (3) virtalähteeseen.

5.

Kytke suojakaasun letku (4) kaasupulloon.

6.

Mikäli käytössäsi on myös jäähdytysyksikkö, kytke jäähdytysnesteletkut (6). Jäähdytysnesteletkut on värikoodattu.

7.

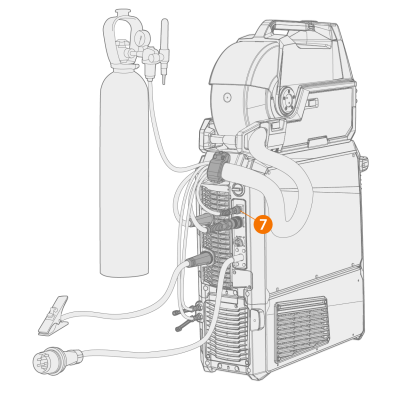

Vain Pulse+ -virtalähde: Mikäli käytössäsi on jännitteentunnistuskaapeli, kytke se virtalähteen takana olevaan jännitteentunnistuskaapelin liittimeen (7).

MIG/MAG-hitsauksessa langansyöttölaitteen hitsausvirtakaapeli on useimmiten liitetty virtalähteen positiiviseen (+) virtaliittimeen. Napaisuus voidaan valita kytkemällä hitsausvirtakaapeli ja maadoituskaapeli joko virtalähteen positiiviseen tai negatiiviseen liittimeen.

Napaisuus (+/-) tulee vaihtaa TIG-hitsausta varten. Napaisuus voidaan valita kytkemällä hitsausvirtakaapeli ja maadoituskaapeli joko virtalähteen positiiviseen tai negatiiviseen liittimeen.

Kahden langansyöttölaitteen asentamiseksi samaan virtalähteeseen, käytä kyseiseen tarkoitukseen suunniteltua välikaapelia.

Varmista, että olet liittänyt ja kiristänyt kaikki kaapelit huolellisesti.

Vedonpoistajan vaihto

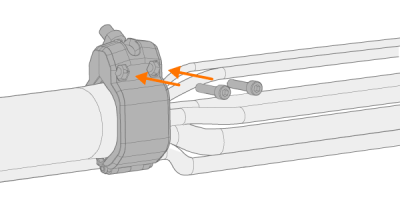

Vedonpoistajan irroittaminen ja sen vaihtaminen välikaapelin virtalähteen puoleisessa päässä:

1.

2.
