X5 Wire Feeder 200

Tässä luvussa kuvataan X5 Wire Feeder 200 Manual -langansyöttölaitteen rakennetta.

Pidä langansyöttölaitteen luukut kiinni hitsauksen aikana tapaturmien ja sähköiskun vaaran välttämiseksi. Pidä luukut kiinni myös muulloin, jotta langansyöttölaitteen sisäosat pysyvät puhtaina.
Kahva on tarkoitettu laitteen kantamiseen käsin lyhyitä matkoja. Laitteen lyhytaikainen nostaminen kahvasta nostoliinoilla (esim. siirtämistä varten) on sallittu.

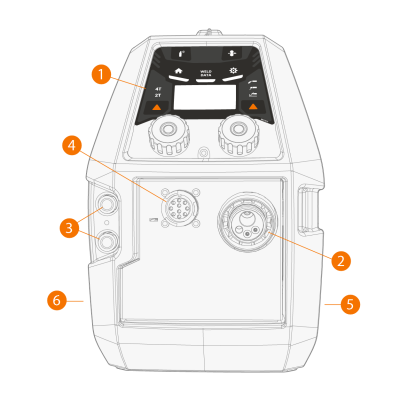

1. Ohjauspaneeli

>>  Lisätietoja X5 Wire Feeder 200 Manual -ohjauspaneelista on kohdassa Manual-ohjauspaneeli.

2. Euroliitin hitsausvirtakaapelille
3. Jäähdytysnesteen meno- ja paluuletkun liitännät (värikoodattu)
4. Ohjauskaapelin liitäntä
5. Langansyöttökotelon puoli
6. Välikaapelikotelon puoli

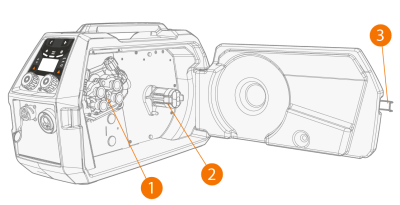

Langansyöttölaitteen sisäpuoli (langansyöttökotelo)

1. Syöttöpyörämekanismi
2. Lankakelan napa

>>  Lisätietoja lankakeloista on kohdassa Lankakela ja napa (200).

3. Langansyöttölatteen kotelon luukun salpa

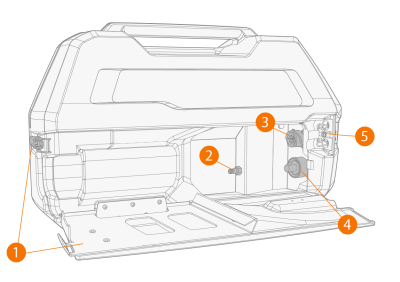

Langansyöttölaitteen sisäpuoli (välikaapelikotelo)

1. Välikaapelin liitäntäkotelon luukku ja salpa.

>>  Luukun takaosa toimii myös kaapelin vedonpoistajana.

2. Suojakaasuletkun liitin
3. Ohjauskaapelin liitäntä
4. Hitsausvirtakaapelin liitäntä
5. Jäähdytysnesteen letkun kiinnitysaukko

Kaapelien asentaminen ja kytkeminen, katso X5-välikaapeli ja Kaapelien asennus.

Langansyöttölaitteen kiinnitystarvikkeet

X5 Wire Feeder 200 -langansyöttölaite voidaan varustaa myös teräsputkikehikolla, joka toimii lisäsuojana ja mahdollistaa lisää asennusvaihtoehtoja. Käytettäessä teräsputkikehikkoa X5 Wire Feeder 200 -langansyöttölaitteessa, voidaan langansyöttölaite asentaa X5-virtalähteen päälle käyttäen samoja kiinnityspisteitä ja -mekanismeja kuin mitä käytetään X5 Wire Feeder 300 -langansyöttölaitteen kanssa.
