X5-välikaapeli

X5 FastMig -laitteiston välikaapelit ovat saatavilla useina eri pituuksina ja eri laitteistokokoonpanoja varten.

Välikaapelin asentamiseksi, katso Kaapeleiden asennus (X5 WF 200, X5 WF 300, X5 WF HD300) ja Kaapeleiden asennus (X5 WF HD200).

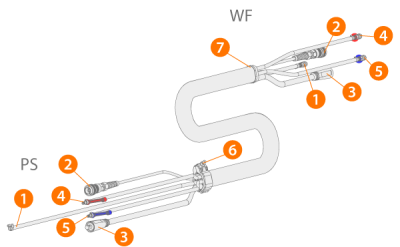

Nestejäähdytyksen kanssa

(PS = Välikaapelin virtalähteen puoleinen pää, WF = Välikaapelin langansyöttölaitteen puoleinen pää.)

1. Suojakaasuletku
2. Ohjauskaapeli
3. Hitsausvirtakaapeli
4. Jäähdytysnesteen letku (meno/paluu, värikoodattu)
5. Jäähdytysnesteen letku (meno/paluu, värikoodattu)
6. Vedonpoistajan kaulus (virtalähteen päässä)
7. Vedonpoistajan kiinnityskohta (langansyöttölaitteen päässä).

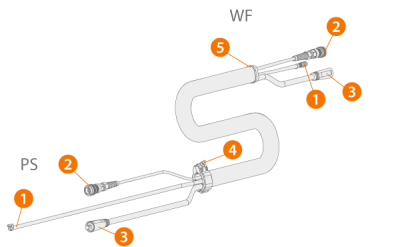

Ilman nestejäähdytystä

(PS = Välikaapelin virtalähteen puoleinen pää, WF = Välikaapelin langansyöttölaitteen puoleinen pää.)

1. Suojakaasuletku
2. Ohjauskaapeli
3. Hitsausvirtakaapeli
4. Vedonpoistajan kaulus (virtalähteen päässä)
5. Vedonpoistajan kiinnityskohta (langansyöttölaitteen päässä).

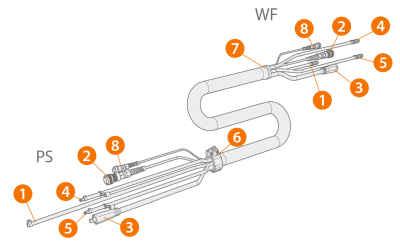

Jännitteentunnistuskaapelin ja nestejäähdytyksen kanssa

(PS = Välikaapelin virtalähteen puoleinen pää, WF = Välikaapelin langansyöttölaitteen puoleinen pää.)

1. Suojakaasuletku
2. Ohjauskaapeli
3. Hitsausvirtakaapeli
4. Jäähdytysnesteen letku (meno/paluu, värikoodattu)
5. Jäähdytysnesteen letku (meno/paluu, värikoodattu)
6. Vedonpoistajan kaulus (virtalähteen päässä)
7. Vedonpoistajan kiinnityskohta (langansyöttölaitteen päässä)
8. Jännitteentunnistuskaapeli.

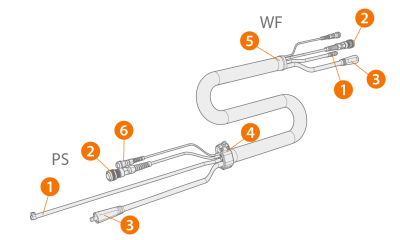

Jännitteentunnistuskaapelin kanssa, ilman nestejäähdytystä

(PS = Välikaapelin virtalähteen puoleinen pää, WF = Välikaapelin langansyöttölaitteen puoleinen pää.)

1. Suojakaasuletku
2. Ohjauskaapeli
3. Hitsausvirtakaapeli
4. Vedonpoistajan kaulus (virtalähteen päässä)
5. Vedonpoistajan kiinnityskohta (langansyöttölaitteen päässä)
6. Jännitteentunnistuskaapeli.

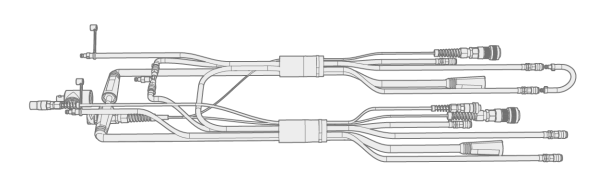

Sovitinkaapeli kahden langansyöttölaitteen asennusta varten

Kahden langansyöttölaitteen yhtäaikaiseen asennukseen tarkoitettu sovitinkaapeli jakaa yhden välikaapelin kahdelle langansyöttölaitteelle.

Välikaapelin tekniset tiedot

Kaapeli Kaapelityyppi*

Kaapelipituus

 Jäähdytys Liitintyypit
X57002MW 70 mm2 2 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X57005MW 70 mm2 5 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X57010MW 70 mm2 10 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X57015MW 70 mm2 15 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X57020MW 70 mm2 20 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X57030MW 70 mm2 30 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X57040MW 70 mm2 40 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X57002MG 70 mm2 2 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta)
X57005MG 70 mm2 5 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta)
X57010MG 70 mm2 10 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta)
X57015MG 70 mm2 15 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta)
X57020MG 70 mm2 20 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta)
X57025MG 70 mm2 25 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta)
X57030MG 70 mm2 30 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta)
X57035MG 70 mm2 35 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta)
X57005MWV 70 mm2 5 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta), 2-pinninen (jännitteentunnistus)
X57010MGV 70 mm2 10 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta), 2-pinninen (jännitteentunnistus)
X57010MWV 70 mm2 10 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta), 2-pinninen (jännitteentunnistus)
X57002MGV 70 mm2 2 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta), 2-pinninen (jännitteentunnistus)
X57002MWV 70 mm2 2 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta), 2-pinninen (jännitteentunnistus)
X57005MGV 70 mm2 5 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta), 2-pinninen (jännitteentunnistus)
X57020MGV 70 mm2 20 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta), 2-pinninen (jännitteentunnistus)
X57020MWV 70 mm2 20 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta), 2-pinninen (jännitteentunnistus)
X57030MGV 70 mm2 30 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta), 2-pinninen (jännitteentunnistus)
X57030MWV 70 mm2 30 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta), 2-pinninen (jännitteentunnistus)
X59502MW 95 mm2 2 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X59502MWV 95 mm2 2 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta), 2-pinninen (jännitteentunnistus)
X59505MW 95 mm2 5 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X59510MW 95 mm2 10 m Nestejäähdytteinen 10-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X59502MG 95 mm2 2 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta)
X59505MG 95 mm2 5 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta)
X59510MG 95 mm2 10 m Kaasujäähdytteinen 10-pinninen (ohjaus), pika (kaasu), DIX (virta)

* Hitsausvirtakaapeli
