Kaapeleiden asennus (X5 WF HD200)

Kytke välikaapeli ensin langansyöttölaitteeseen ja sitten virtalähteeseen. Katso liittimien kuvaukset ja sijainnit täältä: X5 Wire Feeder HD200.

Välikaapelin kytkeminen langansyöttölaitteeseen

1.

Liitä hitsausvirtakaapeli langansyöttölaitteeseen. Työnnä kaapeli mahdollisimman pitkälle ja kiristä kaapeli paikalleen kääntämällä liitintä myötäpäivään.

Kiristä hitsausvirtakaapeli käsin mahdollisimman tiukalle. Jos hitsausvirtakaapelin liitäntä on löysä, se voi ylikuumentua.

2.

Työnnä suojakaasuletku suojakaasuletkun liittimeen niin, että se lukittuu paikalleen.

3.

Kytke ohjauskaapeli liittimeen. Lukitse kiinnityskaulus paikalleen kiertämällä sitä myötäpäivään.

4.

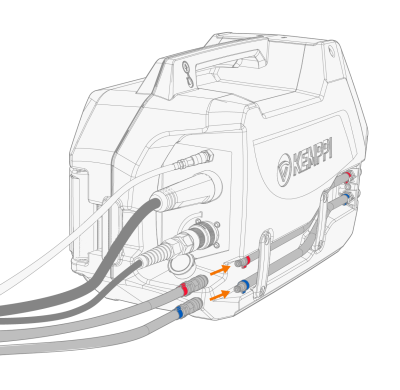

Jos sinulla on lisävarusteena oleva jäähdytysyksikkö, liitä jäähdytysnesteen letkut jatkoletkujen liittimiin. Meno- ja tuloliittimet on merkitty värikoodeilla.

5.

Kiinnitä kaapelin vedonpoistaja.

>>  Avaa yläosa vapauttamalla vedonpoistajan ruuvit. Aseta sitten kaapelipaketti laitteeseen ja kiinnitä se sulkemalla yläosa ja kiinnittämällä ruuvit takaisin paikoilleen.

>>  Liitä vedonpoistolaite langansyöttölaitteen takana olevaan liitäntään, jos et ole vielä tehnyt sitä.

Kun liität kaapelit langansyöttölaitteeseen, aseta kaapelit siististi.

Välikaapeli kuumenee hitsauksen aikana, joten kaapeleita on käsiteltävä varoen.

Välikaapelin ja maadoituskaapelin kytkeminen virtalähteeseen

1.

Kiinnitä kaapelin vedonpoistaja (1) takaosan kiinnityslevyyn.

2.

Kytke hitsausvirtakaapeli virtalähteen plusliittimeen (+) (2).

3.

Kytke maakaapeli virtalähteen miinusliittimeen (-) (5).

4.

Kytke ohjauskaapeli (3) virtalähteeseen.

5.

Kytke suojakaasun letku (4) kaasupulloon.

6.

Mikäli käytössäsi on myös jäähdytysyksikkö, kytke jäähdytysnesteletkut (6). Jäähdytysnesteletkut on värikoodattu.

MIG/MAG-hitsauksessa langansyöttölaitteen hitsausvirtakaapeli on useimmiten liitetty virtalähteen positiiviseen (+) virtaliittimeen. Napaisuus voidaan valita kytkemällä hitsausvirtakaapeli ja maadoituskaapeli joko virtalähteen positiiviseen tai negatiiviseen liittimeen.

Napaisuus (+/-) tulee vaihtaa TIG-hitsausta varten. Napaisuus voidaan valita kytkemällä hitsausvirtakaapeli ja maadoituskaapeli joko virtalähteen positiiviseen tai negatiiviseen liittimeen.

Kahden langansyöttölaitteen asentamiseksi samaan virtalähteeseen, käytä kyseiseen tarkoitukseen suunniteltua välikaapelia.

Varmista, että olet liittänyt ja kiristänyt kaikki kaapelit huolellisesti.

Vedonpoistajan vaihto

Vedonpoistajan irroittaminen ja sen vaihtaminen välikaapelin virtalähteen puoleisessa päässä:

1.

2.
