X5 Wire Feeder HD200
Tässä osassa kuvataan X5 Wire Feeder HD200 Manual, AP ja APC -langansyöttölaitteiden rakenne.
|
Pidä langansyöttölaitteen luukut kiinni hitsauksen aikana tapaturmien ja sähköiskun vaaran välttämiseksi. Pidä luukut kiinni myös muulloin, jotta langansyöttölaitteen sisäosat pysyvät puhtaina. |
|
1.
|

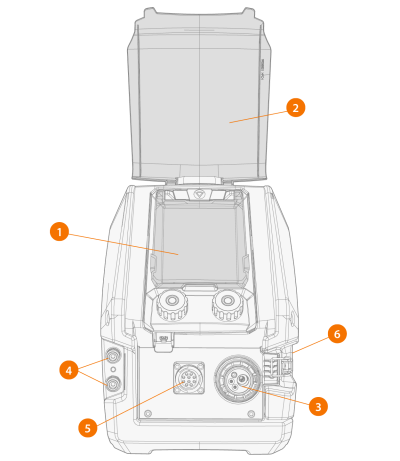

Ohjauspaneeli (ja ohjauspaneelin näytön suojus *) |
>> Lisätietoja X5 Wire Feeder HD200 Manual -ohjauspaneelista on kohdassa X5 WF 300 Manual- ja HD200 Manual -langansyöttölaitteen ohjauspaneeli.
>> Lisätietoja X5 Wire Feeder HD200 AP/APC -ohjauspaneelista on kohdassa AP/APC-ohjauspaneeli.
|
2.
|
Ohjauspaneelin suojakansi * |
|
3.
|
Euroliitin hitsausvirtakaapelille |
|
4.
|
Jäähdytysnesteen meno- ja paluuletkun liitännät (värikoodattu) |
|
5.
|
Ohjauskaapelin liitin (10-napainen) |
|
6.
|
Langansyöttökotelo ja kotelon oven salpa. |
* Näytön ja ohjauspaneelin suojakannet ovat vakiovarusteita. Kumpikin voidaan irrottaa erikseen tarpeen mukaan.

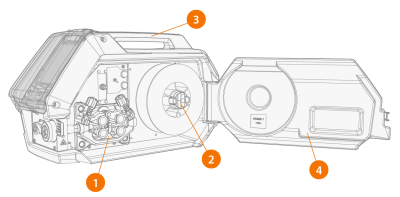

Langansyöttökotelo
>> Lisätietoja lankakeloista on kohdassa Lankakela ja napa (200).
|
3.
|
Langansyöttölaitteen kahva |
|
4.
|
Langansyöttölatteen kotelon luukku |
|
5.
|
Langanajo- ja kaasutestipainikkeet |
|
6.
|
Suojakaasun virtaussäädin |
|
7.
|
Kotelonlämmittimen kytkin (kotelonlämmitin on lisävaruste). |
|
Saatavana on myös erillinen malli, jossa on sisäänrakennettu kaasun virtausmittari. Tällöin kaasunvirtaussäädin korvataan virtausmittarin säätimellä ja asteikolla. |

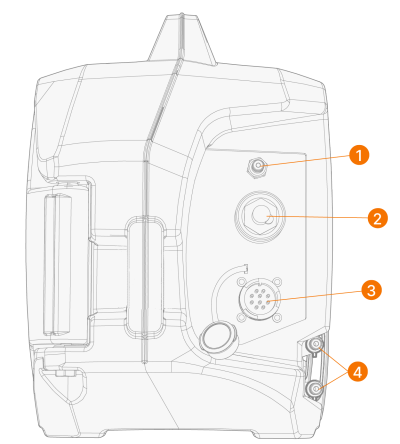

Välikaapelin liitännät
|
1.
|
Suojakaasuletkun liitin |
|
2.
|
Hitsausvirtakaapelin liitin (DIX) |
|
3.
|
Ohjauskaapelin liitäntä |
|
4.
|

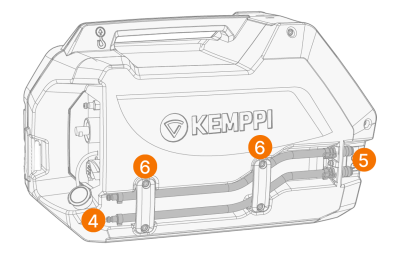

Jäähdytysnesteletkun liittimet * |
|
5.
|
Jäähdytysnesteen tulo- ja menoliittimien pidike |
|
6.
|
Jäähdytysnesteletkun kanavan kiinnikkeet. |
* X3 HD200 -langansyöttölaitteessa jäähdytysnesteletkut kytketään etuosaan johdettuihin jatkoletkuihin.
Kaapelien asentaminen ja kytkeminen, katso X5-välikaapeli ja Kaapeleiden asennus (X5 WF HD200).
Langansyöttölaitteen kiinnitystarvikkeet
X5 Wire Feeder HD200 voidaan varustaa langansyöttölaitteen suojajalaksilla lisäsuojausta ja asennusvaihtoehtoja varten. Kun suojajalakset ovat käytössä, X5 Wire Feeder HD200 voidaan asentaa myös X5-virtalähteiden päälle käyttämällä samoja valinnaisia kiinnitystarvikesarjoja kuin X5 Wire Feeder 300:n kanssa. Suojajalasten avulla on myös mahdollista liittää laite suoraan langansyöttäjäkärryyn ja kaksipyöräiseen kuljetuskärryyn.
