Manual-ohjauspaneeli

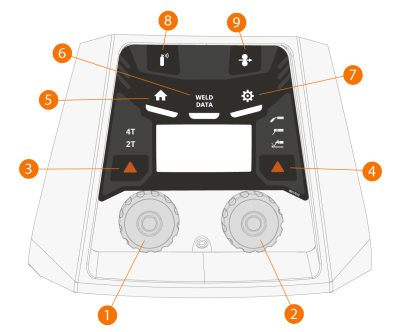

Tässä osiossa kuvataan X5 Wire Feeder 200 Manual -langansyöttölaitteen ohjauspaneelin (X5 FP 200R) säätimet ja ominaisuudet.

1.

Vasen säätönuppi

2.

Oikea säätönuppi

3.

Liipaisinlogiikan valinta (2T/4T)

4.

Prosessin valinta (MIG/Puikko/Talttaus/TIG)

5.

Koti-painike (oletushitsaustila)

6.

Hitsaustiedot-painike

7.

Asetusvalikkopainike

8.

Kaasutestipainike

9.

Langanajopainike



Ohjauspaneelin käyttö, katso: X5 Manual -ohjauspaneelin käyttö.
