X5 Manual -ohjauspaneelin käyttö
X5 Wire Feeder 200 Manual ja 300 Manual -ohjauspaneelit sisältävät tärkeimmät ominaisuudet ja toiminnot MIG-hitsaukseen. X5 FastMig -laitteiston käyttö myös TIG (DC)- ja puikkohitsaukseen ja talttaukseen on mahdollista.

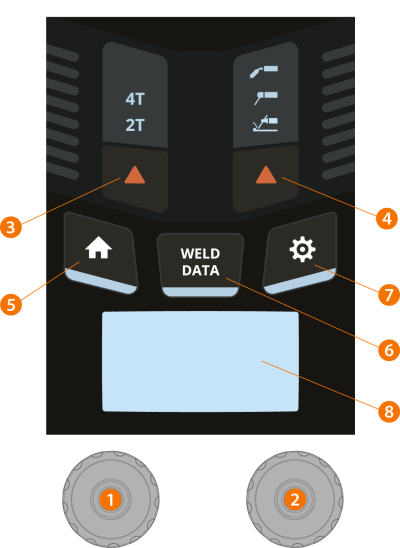

X5 Wire Feeder 300 Manual -ohjauspaneeli (X5 FP 300R)
| 1. | Vasen säätönuppi |
>> MIG-tilassa: Langansyöttönopeus
>> Puikkotilassa: Hitsausvirran säätö
>> Talttaustilassa: Virran säätö
| 2. | Oikea säätönuppi |
>> MIG-tilassa: Hitsausjännitteen säätö
>> MIG-tilassa (painonappi): Vaihda hitsausjännitteen ja dynamiikan säädön välillä
>> Puikkotilassa: Dynamiikan säätö
| 3. | Liipaisimen toimintatilan (liipaisinlogiikan) valinta |
>> Vaihtaa 2T ja 4T -liipaisintoimintatilojen välillä
| 4. | Hitsausprosessin / toimintatilan valinta |
>> Vaihtaa MIG, puikko ja talttaus -toimintatilojen välillä
>> Pitkä painallus valitsee TIG-tilan
| 5. | Koti-painike |
>> Vaihtaa hitsauksen oletustilaan
| 6. | Hitsaustiedot-painike |
>> Näyttää viimeisimmän hitsaustapahtuman keston, virran ja jännitteen.
| 7. | Asetusvalikkopainike |
| 8. | Päänäyttö |
>> Näyttää langansyöttönopeuden, virran ja/tai jännitteen (näytetty sisältö riippuu valitusta hitsausprosessista).
Muuttaaksesi ohjauspaneelin asetuksia ja hitsausparametreja, katso ohjeet täältä: Manual -ohjauspaneeli: Asetukset.
Turvalukitus: Painamalla säätönuppeja 1 ja 2 samanaikaisesti, voidaan laite turvallisuussyistä lukita. Tämä estää hitsauksen ja laitteen käytön vahingossa, ilman, että koko laitteisto täytyy sammuttaa. Avaa laitteen lukitus painamalla säätönuppeja 1 ja 2 samanaikaisesti kahden sekunnin ajan.
X5 Wire Feeder 200 Manual -ohjauspaneeli (X5 FP 200R)
| 1. | Vasen säätönuppi |
>> MIG-tilassa: Langansyöttönopeus
>> Puikkotilassa: Hitsausvirran säätö
>> Talttaustilassa: Virran säätö
| 2. | Oikea säätönuppi |
>> MIG-tilassa: Hitsausjännitteen säätö
>> MIG-tilassa (painonappi): Vaihda hitsausjännitteen ja dynamiikan säädön välillä
>> Puikkotilassa: Dynamiikan säätö
| 3. | Liipaisimen toimintatilan (liipaisinlogiikan) valinta |
>> Vaihtaa 2T ja 4T -liipaisintoimintatilojen välillä
| 4. | Hitsausprosessin / toimintatilan valinta |
>> Vaihtaa MIG, puikko ja talttaus -toimintatilojen välillä
>> Pitkä painallus valitsee TIG-tilan
| 5. | Koti-painike |
>> Vaihtaa hitsauksen oletustilaan
| 6. | Hitsaustiedot-painike |
>> Näyttää viimeisimmän hitsaustapahtuman keston, virran ja jännitteen.
| 7. | Asetusvalikkopainike |
| 8. | Kaasutestipainike |
>> Testaa suojakaasun virtauksen ja puhdistaa kaasulinjan
| 9. | Langanajopainike |
>> Ajaa lisäainelankaa eteenpäin (ilman valokaarta)
| 10. | Päänäyttö |
>> Näyttää langansyöttönopeuden, virran ja/tai jännitteen (näytetty sisältö riippuu valitusta hitsausprosessista).
Muuttaaksesi ohjauspaneelin asetuksia ja hitsausparametreja, katso ohjeet täältä: Manual -ohjauspaneeli: Asetukset.
Turvalukitus: Painamalla säätönuppeja 1 ja 2 samanaikaisesti, voidaan laite turvallisuussyistä lukita. Tämä estää hitsauksen ja laitteen käytön vahingossa, ilman, että koko laitteisto täytyy sammuttaa. Avaa laitteen lukitus painamalla säätönuppeja 1 ja 2 samanaikaisesti kahden sekunnin ajan.
