X5 Wire Feeder 300

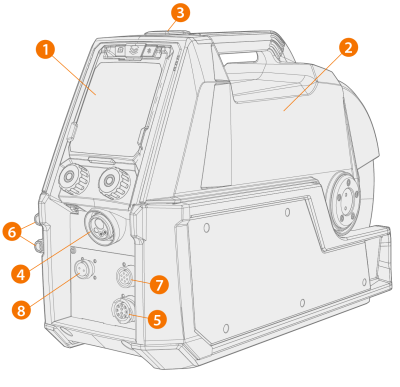

Tässä osiossa kuvataan X5 Wire Feeder 300 Manua ja 300 AP/APC -langansyöttölaitteiden rakennetta.
|
Mallikohtaisia eroja voi ilmetä. |
|
1.
|
Ohjauspaneeli (ja saranoitu ohjauspaneelin suojakansi) |
>> Lisätietoja X5 Wire Feeder 300 AP/APC -ohjauspaneelista on kohdassa AP/APC-ohjauspaneeli.
>> Lisätietoja X5 Wire Feeder 300 Manual -ohjauspaneelista on kohdassa Manual-ohjauspaneeli.
>> Langansyöttölatteen kotelon luukku
>> Kahva
|
Pidä langansyöttölaitteen kansi kiinni hitsauksen aikana tapaturmien ja sähköiskun vaaran välttämiseksi. Pidä kansi kiinni myös muulloin, jotta langansyöttölaitteen sisäosat pysyvät puhtaina. |
|
|
Kahva on tarkoitettu laitteen kantamiseen käsin lyhyitä matkoja. Laitteen lyhytaikainen nostaminen kahvasta nostoliinoilla (esim. siirtämistä varten) on sallittu. |
|
4.
|
Euroliitin hitsausvirtakaapelille |
|
5.
|
Ohjauskaapelin liitäntä |
|
6.
|
Jäähdytysnesteen meno- ja paluuletkun liitännät (värikoodattu) |
|
7.
|
Välisyöttölaitteen synkronisointiliitäntä |
|
8.
|
Vain X5 Wire Feeder 300 AP/APC: Jännitteentunnistuskaapelin liitäntä |
|
|
Katso tuetut välisyöttölaitteet ohjauspaneelin asetuksista. |

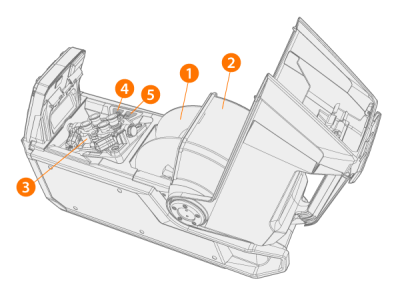

Langansyöttölaitteen sisäpuoli (langansyöttölaitteen kotelo)
>> Lisätietoja lankakeloista on kohdassa Lankakelat ja navat (300).
|
2.
|
Lankakelan lukituskansi |
>> Ajaa lisäainelankaa eteenpäin (ilman valokaarta).
>> Testaa suojakaasun virtaus ja puhdista kaasulinja.

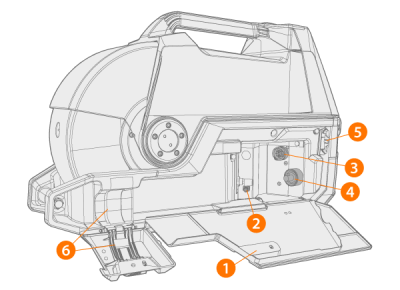

Langansyöttölaitteen sisäpuoli (välikaapelin liitäntäkotelo)
|
1.
|
Välikaapelin liitäntäkotelon luukku ja salpa. |
|
2.
|
Suojakaasuletkun liitin |
|
3.
|
Ohjauskaapelin liitäntä |
|
4.
|
Hitsausvirtakaapelin liitäntä |
|
5.
|
Jäähdytysnesteen letkun kiinnitysaukko |
|
6.
|
Välikaapelin vedonpoistin |
|
7.
|

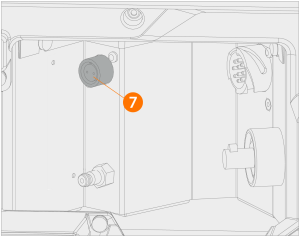

X5 Wire Feeder 300 AP/APC: Välikaapelin jännitteentunnistuskaapelin liitäntä |
Kaapelien asentaminen ja kytkeminen, katso X5-välikaapeli ja Kaapelien asennus.
Mikäli käytössä on sisäänrakennettu kaasunvirtausmittari, sijaitsee se myös välikaapelikotelossa.
Langansyöttölaitteen kiinnitystarvikkeet
X5 Wire Feeder 300 -langansyöttölaite voidaa asentaa X5-virtalähteen päälle seuraavilla valinnaisilla kiinnitystarvikkeilla:
|
•
|
Kiinteät kiinnityslevyt ja lukitusmekanismi yhdelle langansyöttölaitteelle |
|
•
|
Kääntyvä alusta ja lukitusmekanismi yhdelle langansyöttölaitteelle |
|
•
|
Kääntyvä alusta ja lukitusmekanismit kahdelle langansyöttölaitteelle |
|
•
|
Kääntyvä alusta, jossa kevenninvarsi, yhdelle langansyöttölaitteelle. |
