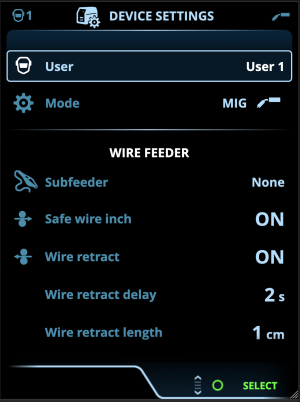

AP/APC-ohjauspaneeli: Laiteasetukset

Asetusten muuttaminen

Käännä oikeanpuoleista säätönuppia valitaksesi halutun asetusparametrin.

Paina oikeanpuolesta säätönuppia valitaksesi asetusparametrin säädettäväksi.

Käännä oikeanpuolesta säätönuppia valitaksesi halutun asetusarvon.

>> Riippuen säädettävästä asetusparametrista, katso lisätietoja alla olevasta asetustaulukosta.

Vahvista uusi asetusarvo / valinta ja sulje säätönäkymä painamalla oikeanpuoleista säätönuppia.

Käyttäjät

Järjestelmäasetukset voidaan räätälöidä kymmenelle eri käyttäjälle. Järjestelmäasetusten lisäksi myös muistikanavat ovat käyttäjäkohtaisia. Kullakin käyttäjällä voi olla 100 MIG-kanavaa, 10 TIG-kanavaa, 10 puikkokanavaa ja 10 talttauskanavaa. Muistikanavat ja järjestelmäasetukset tallentuvat automaattisesti valitun käyttäjän tietoihin.

Asetukset

Parametri	Parametrin arvo	Kuvaus
Käyttäjä	Nykyinen käyttäjä	Järjestelmässä on aina yksi käyttäjä valittuna. Kun uusi käyttäjä valitaan, edellinen käyttäjä kirjataan automaattisesti ulos. Kaksoislankuriasennuksessa, jossa toinen langansyöttölaite on Manual-malli, käyttäjä 1 otetaan automaattisesti käyttöön, eikä käyttäjän vaihto ole mahdollista.
Tila	MIG/TIG/Puikko/Talttaus	Huom: Napaisuus (+/-) tulee vaihtaa TIG-hitsausta varten. Lisätietoa on kohdassa Kaapelien asennus.
Demoaika	Pois/Päällä	Demoaikaominaisuus mahdollistaa valinnaisten hitsausominaisuuksien ja -toimintojen kokeilemisen ilman lisenssiä rajoitetun ajan. Kokonaisdemoaika on kolme tuntia. Demoaika kuluu vain, kun hitsataan käyttäen sellaista hitsausominaisuutta, jolle sinulla ei ole lisenssiä. Kun demoaika on asetettu päälle, jäljellä oleva aika esitetään näytöllä.
Asetuslukko	Ei käytössä / Ei lukittu / Lukittu	Asetuslukolla voidaan estää muutokset ennalta määrättyihin hitsausparametreihin ja laiteasetuksiin. Kun tämä ominaisuus on käytössä, asetukset voidaan lukita ja lukitus voidaan avata laiteasetuksissa. Asetuslukolle voidaan asettaa PIN-koodi. Lisätietoa on kohdassa Asetuslukko.

Kaukosäädin	Pois / Käsikaukosäädin / Pistoolikaukosäädin Oletusasetus = Pois	Mikäli kaukosäädin ei ole kytkettynä, tämä valinta ei ole saatavilla. Huom: Tämä asetus ei vaikuta HR55-kaukosäätimeen, eikä HR55-kaukosäädin vaikuta tähän asetukseen.
Kaukosäätötila (1-nuppikaukosäätimellä)	Langansyöttönopeus tai virta / Kanava	Tämä määrittää sen, mitä kaukosäätimellä säädetään: hitsausparametria vai muistikanavaa (kaukosäätökanavat: 1...5). Parametrit ovat prosessikohtaisia. Mikäli kaukosäädin ei ole kytkettynä ja/tai se ei ole valittuna, tämä valinta ei ole saatavilla. Huom. (2-nuppikaukosäädin): Kun kaukosäätötilaksi on valittu 'Kanava', vain kaukosäätimen vasen säätönuppi on käytössä. Huom: Jos myös HR55-kaukosäädin on liitetty, tässä valittua parametria ei voi säätää HR55-kaukosäätimellä.
Kaukosäätötila (2-nuppikaukosäätimellä)	Hitsausparametrit / Kanava

Välisyöttölaite (vain MIG-tilassa ja X5 Wire Feeder 300 -langansyöttölaitteella)	Välisyöttölaitteen mallil / Ei mitään Oletusasetus = Ei mitään	Mikäli yhteensopiva välisyöttölaite on kytkettynä, valitse kyseinen välisyöttölaite luettelosta. Yhteensopivat välisyöttölaitteet: SuperSnake GTX (10m, 15m, 20m, 25m), Binzel PP401D, Binzel PP36D.
Langanajon turvatoiminto (vain MIG)	Pois/Päällä	Kun "Päällä", eikä valokaari syty, lisäainelankaa syötetään 5 cm Kun "Pois", lisäainelankaa syötetään 5 m.
Langanajo taakse	Pois/Päällä	Tämä on langan taakseajon automaattitoiminto. Valokaaren sammuttua lankaa vedetään taaksepäin, mikä lisää laitteen käytön turvallisuutta. Käyttäjä voi vaihtaa langan taakseajon viiveen ja pituuden asetuksia. Huom: Langanajo taakse -toiminto on pois käytöstä, jos välisyöttölaite on kytketty.
- Langanajo taakse, viive	2...10 s, askel 1 Oletusasetus = 5 s
- Langanajo taakse, pituus	1...10 cm, askel 1 Oletusasetus = 2 cm

Kieli	Käytettävissä olevat kielet	Tämä mahdollistaa ohjauspaneelin kielen valinnan käytettävissä olevien kielten listalta.
Hitsaustietojen kesto	0...30 s, askel 1 0 = Pois Oletusasetus = 5 s	Tämä määrittää näytetäänkö hitsaustietojen yhteenveto kunkin hitsaustapahtuman jälkeen, ja jos näytetään, niin kuinka kauan.
Hitsaustietojen keskiarvo	Ilman nousu- ja laskuaikoja / Koko hitsi Oletusasetus = Ilman nousu- ja laskuaikoja	Tällä asetuksella voidaan vaikuttaa siihen, kuinka hitsaustietojen keskiarvot lasketaan: ilman virran nousu- ja laskuaikoja hitsin alussa ja lopussa, vai niiden kanssa. Asetus vaikuttaa seuraavien keskiarvojen laskentaan: hitsausjännite (napa- ja kaarijännite), hitsausvirta, hitsausteho ja langansyöttönopeus.
Kirkkaus	1...10	Ohjauspaneelin näytön kirkkaus.
Päiväys	Nykyinen pvm	Päivämäärän asetus.
Aika (24h)	Nykyinen aika	Aika-asetus 24h muodossa.
Näytönsäästäjä	Pois/1...120 min, askel 1 Oletusasetus = 5 min	Näytönsäästäjän kuva näytetään määritellyn ajan jälkeen. Oletuksena näytetään Kemppi-logo. Näytönsäästäjän kuvan vaihtamiseksi, katso ohjeet täältä: USB-päivitys.
Näyttö pois päältä	Pois/1...120 min, askel 1 Oletusasetus = 5 min	Ohjauspaneelin näyttö sammutetaan asetetun ajan jälkeen. Oikean säätönupin valo palaa, kun näyttö on sammuksissa.

Kaapelin kalibrointi (vain MIG)	Aloita/Peruuta	Edellisen kalibroinnin päivämäärä ja kellonaika sekä tiedot näytetään myös. Lisätietoja kaapelin kalibroinnista on kohdassa Hitsauskaapelin kalibrointi.
Vesijäähdytys	Pois/Auto/Päällä Oletusasetus = Auto	Kun "Päällä" on valittuna, jäähdytysnestettä kierrätetään järjestelmässä jatkuvasti, ja kun "Auto" on valittuna, jäähdytysnestettä kierrätetään järjestelmässä vain hitsauksen aikana.
Kaasuvahti	Pois/Päällä Oletusasetus = Pois	Kaasuvahti estää hitsauksen ilman suojakaasua. Tämä asetus ei ole käytettävissä, jos kaasuvahtia ei ole asennettu.
VRD (vain puikkohitsaus ja talttaus)	Pois/12V/24V Oletusasetus = Pois	Jännitteenalennuspiiri (VRD) rajoittaa tyhjäkäyntijännitteen määritellyn jännitearvon alapuolelle.

Varmuuskopio	(Valinta)	Tämä mahdollistaa asetusten tallentamisen laitteeseen kytketylle USB-muistitikulle.
Palauta	(Valinta)	Tämä mahdollistaa asetusten palauttamisen laitteeseen kytketyltä USB-muistitikulta.
Tehdasasetusten palautus	Aloita/Peruuta Oletusasetus = Peruuta	Tämä palauttaa kaikki laitteiston asetukset tehdasarvoihin.
