Langan asennus ja vaihto (X5 WF HD300)
Tässä luvussa kuvataan langan ja kelan asennus X5 Wire Feeder HD300 -langansyöttölaitteessa.
|
Liitä hitsauspistooli langansyöttölaitteeseen ennen lankakelan asennusta. |
|
|
Poista vanha, jäljelle jäänyt lanka hitsauspistoolista ja langansyöttömekanismista ennen lankakelan poistamista, kun olet vaihtamassa lankaa. |
|
Varmista aina, että syöttöpyörät soveltuvat käytettävälle lisäainelangalle (vahvuus ja materiaali). Lisätietoja myös kohdassa Syöttöpyörien asennus ja vaihto. |
Lankakelan poistaminen:
|
1.
|
Avaa langansyöttölaitteen kotelon luukku. |
|
2.
|
Irrota lankakelan kiinnitysosa ja poista kela. |
Uuden lankakelan asentaminen:
|
1.
|
Avaa langansyöttölaitteen kotelon luukku. |
|
2.
|

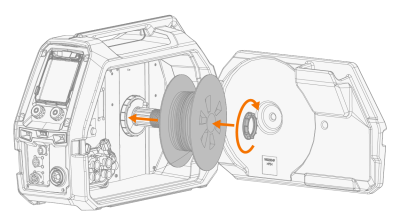

Aseta lankakela kelanapaan. Kiinnitä lankakela kiristämällä kiinnitysosa paikalleen. |
|
Varmista, että lankakela on oikein päin niin, että lisäainelanka purkautuu kelan alta syöttöpyörille. |
|
3.
|
Säädä tarvittaessa kelajarrua kääntämällä kelanavan keskellä olevaa säätönuppia. |
Lisäainelangan asentaminen:
|
1.
|
Irrota lisäainelangan pää kelalta ja katkaise mahdollisesti vääntynyt osa, jotta langanpäästä tulee suora. |
|
|
Varmista, ettei lisäainelanka purkaudu kelalta irrottamisen aikana. |
|
2.
|
Viilaa terävät kulmat pois lisäainelangan päästä. |
|
|
Lisäainelangan pään terävät reunat voivat vaurioittaa langanjohdinta. |
|
3.
|

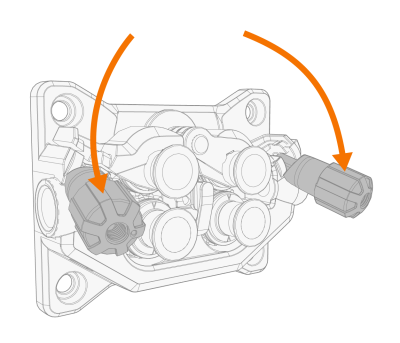

Siirrä syöttöpyörät erilleen vapauttamalla puristusvivut. |
|
4.
|

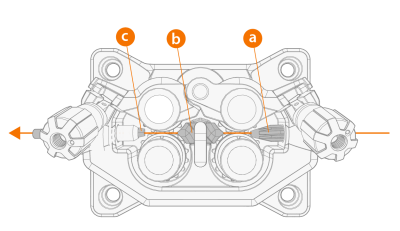

Ohjaa lisäainelanka tulo-ohjainputken (a) ja keskimmäisen langanohjainputken (b) läpi meno-ohjainputkeen (c), josta lisäainelankaa syötetään hitsauspistooliin. |
|
5.
|
Työnnä lisäainelankaa käsin pistoolia kohti siten, että lanka ulottuu langanjohtimeen (noin 20 cm). |
|
6.
|

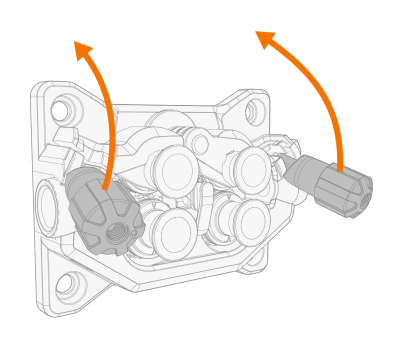

Lukitse lisäainelanka syöttöpyörien väliin sulkemalla puristusvivut. Varmista, että lanka on syöttöpyörän urissa. |
|
7.
|

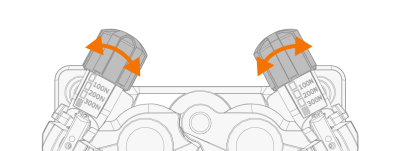

Säädä langansyöttöpyörien painetta säätöpyörillä. Säädä molempiin syöttöpyöräpareihin sama paine. |
Puristusvivussa oleva asteikko osoittaa syöttöpyöriin kohdistuvan puristuspaineen. Säädä syöttöpyörien puristuspainetta alla olevan taulukon mukaisesti.
| Fe/Ss-umpilanka |
V-ura
|
0,8−1,0 |
1,5−2,0 |
| ≥ 1,2 |
2,0−2,5 |
| Metalli- ja jauhetäytelanka (MC/FC) |
V-ura, pyälletty
 |
≥ 1,2 |
1,0−2,0 |
| Kaasuton |
V-ura, pyälletty
|
≥ 1,6 |
2,0−3,0 |
| Alumiini |
U-ura
 |
1,0 |
0,5−1,0 |
| 1,2 |
1,0−1,5 |
| 1,4 |
1,5−2,0 |
| ≥ 1,6 |
2,0−2,5 |
|
|
Liian suuri puristusvoima litistää lisäainelankaa ja voi vaurioittaa pinnoitettuja täytelankoja tai ydintäytelankoja. Liian suuri puristusvoima myös kuluttaa syöttöpyöriä ja rasittaa hammaspyöriä. |
|
8.
|

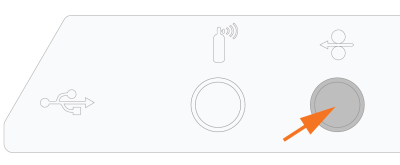

Vie lisäainelanka hitsauspistooliin painamalla langanajopainiketta. Pysäytä, kun lanka saavuttaa hitsauspistoolin virtasuuttimen. |
|
Tarkkaile ja varo lankaa, kun se saavuttaa virtasuuttimen ja työntyy ulos pistoolista. |
|
9.
|
Varmista ennen hitsausta, että ohjauspaneelin hitsausparametrit ja -asetukset ovat hitsauslaitteiston kokoonpanon mukaiset. |
>> Lisätietoja on kohdassa X5 AP/APC -ohjauspaneelin käyttö.
