Syöttöpyörien asennus ja vaihto

Tässä kuvattu asennusmenetelmä on sama sekä X5 Wire Feeder 200 että X5 Wire Feeder 300 -langansyöttölaitteille. Mallikohtaisia eroja laitteiden muotoilussa ja sijoittelussa voi ilmetä.

Vaihda syöttöpyörät, kun lisäainelangan materiaali tai halkaisija muuttuu.

Valitse syöttöpyörät näiden taulukoiden mukaisesti: Langansyöttölaitteen kulutusosat.

Syöttöpyörien vaihto:

1.

Avaa langansyöttölaitteen kotelo.

2.

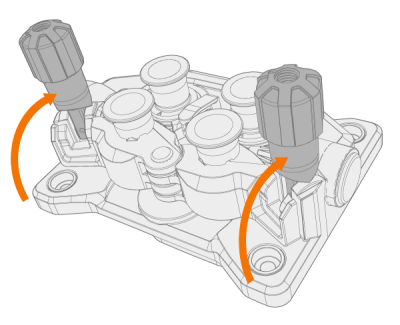

Vapauta langansyöttömekanismin puristuskahvat.

3.

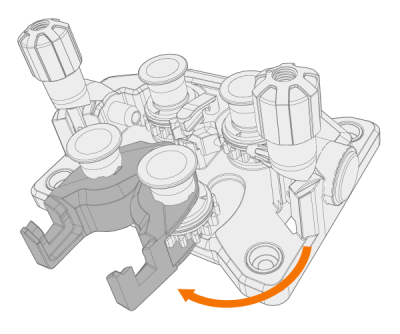

Avaa lukitusvivut vapauttaaksesi syöttöpyörät.

4.

Irrota puristavien syöttöpyörien kiinnitystapit vetämällä niitä.

Puristavien syöttöpyörien kiinnitysnastoissa on mukana keskiakselit, kun taas vetävien syöttöpyörien akselit on kiinnitetty suoraan langansyöttömekanismiin toimien vetoakseleina.

5.

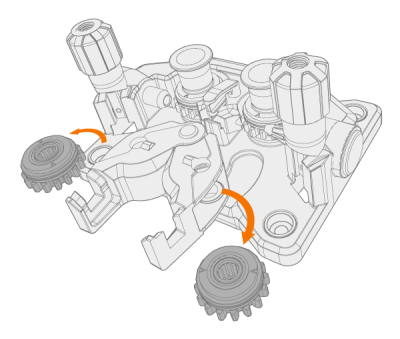

Irrota puristavat syöttöpyörät.

6.

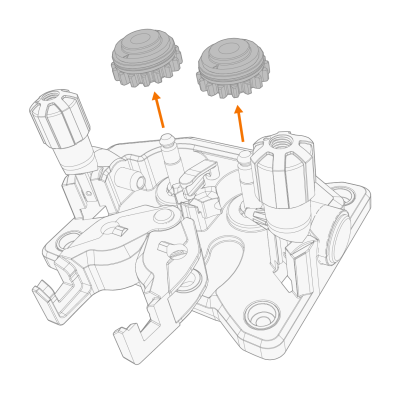

Irrota vetävien syöttöpyörien kiinnitysnupit kääntämällä ja vetämällä niitä.

7.

Irrota vetävät syöttöpyörät.

8.

Asentaaksesi uudet syöttöpyörät paikoilleen, noudata edellisiä työvaiheita päinvastaisessa järjestyksessä. Aseta vetävän syöttöpyörän pohjassa oleva lovi moottorin akselissa olevaan tappiin.

9.

Paina kiinnittimet ja kiinnitysnastat takaisin, jolloin ne lukitsevat syöttöpyörät paikalleen.

10.

Sulje lukitusvivut ja laske puristuskahvat syöttöpyörien päälle. Lisätietoa langan asentamisesta on kohdissa Langan asennus ja vaihto (X5 WF 300) ja Langan asennus ja vaihto (X5 WF 200).

11.

Sulje langansyöttölaitteen kotelo.
