Langan asennus ja vaihto (X5 WF 200)

Tässä luvussa kuvataan langan ja kelan asennus X5 Wire Feeder 200 -langansyöttölaitteessa.

Liitä hitsauspistooli langansyöttölaitteeseen ennen lankakelan asennusta.

Poista vanha, jäljelle jäänyt lanka hitsauspistoolista ja langansyöttömekanismista ennen lankakelan poistamista, kun olet vaihtamassa lankaa.

Varmista aina, että syöttöpyörät soveltuvat käytettävälle lisäainelangalle (vahvuus ja materiaali). Lisätietoja myös kohdassa Syöttöpyörien asennus ja vaihto.

Lankakelan poistaminen:

1.

Avaa langansyöttölaitteen sivuluukku.

2.

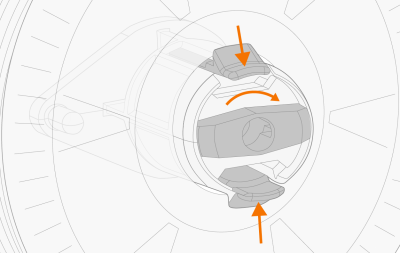

Vapauta kelanavan lukitus ja paina lankakelan lukituskiinnikkeitä keskikohtaa kohti.

3.

Poista lankakela langansyöttölaitteesta.

Uuden lankakelan asentaminen:

1.

Avaa langansyöttölaitteen sivuluukku.

2.

Jos ei ole jo, vapauta kelanavan lukitus, jotta lukituskiinnikkeet voivat liikkua keskikohtaa kohti.

3.

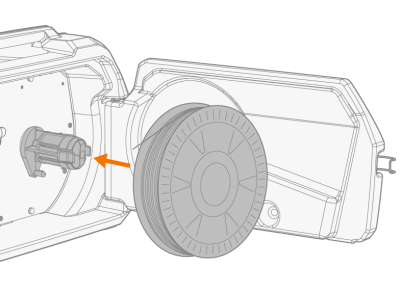

Aseta lankakela langansyöttölaitteen kelanapaan.

Varmista, että lankakela on oikein päin niin, että lisäainelanka purkautuu kelan päältä syöttöpyörille.

Varmista, että kelanavan lukituskiinnikkeet lukittuvat, kun lankakela on paikallaan.

4.

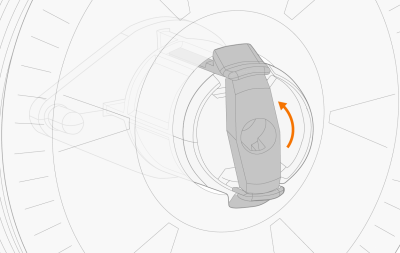

Lukitse lankakela paikalleen kääntämällä kelanavan nuppi lukitusasentoon.

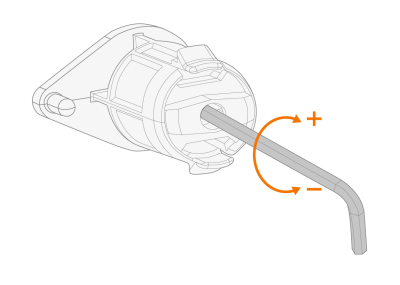

Säädä tarvittaessa kelajarrua kääntämällä kelanavan keskellä olevaa säätöruuvia (kuusiokoloavaimella).

Lisäainelangan asentaminen:

1.

Irrota lisäainelangan pää kelalta ja katkaise mahdollisesti vääntynyt osa, jotta langanpäästä tulee suora.

Varmista, ettei lisäainelanka purkaudu kelalta irrottamisen aikana.

2.

Viilaa terävät kulmat pois lisäainelangan päästä.

Lisäainelangan pään terävät reunat voivat vaurioittaa langanjohdinta.

3.

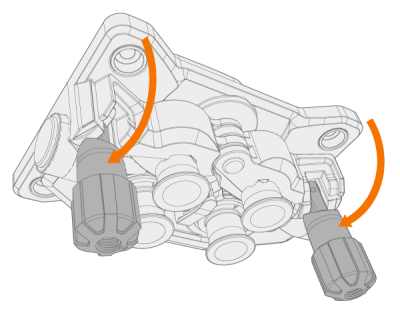

Siirrä syöttöpyörät erilleen vapauttamalla puristusvivut.

4.

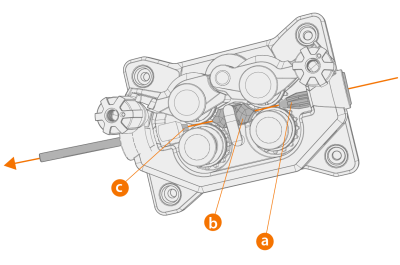

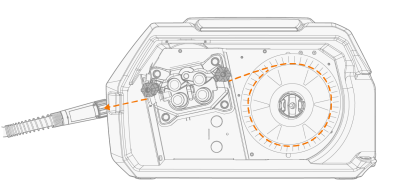

Ohjaa lisäainelanka tulo-ohjainputken (a) ja keskimmäisen langanohjainputken (b) läpi meno-ohjainputkeen (c), josta lisäainelankaa syötetään hitsauspistooliin.

5.

Työnnä lisäainelankaa käsin pistoolia kohti siten, että lanka ulottuu langanjohtimeen (noin 20 cm).

6.

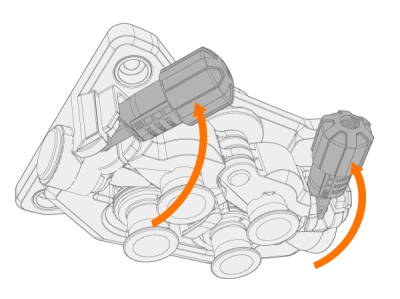

Lukitse lisäainelanka syöttöpyörien väliin sulkemalla puristusvivut. Varmista, että lanka on syöttöpyörän urissa.

7.

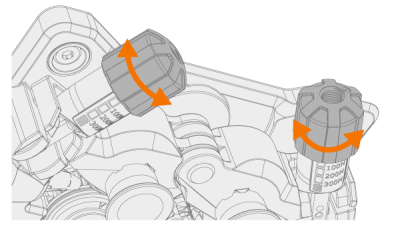

Säädä langansyöttöpyörien painetta säätöpyörillä. Säädä molempiin syöttöpyöräpareihin sama paine.

Puristusvivussa oleva asteikko osoittaa syöttöpyöriin kohdistuvan puristuspaineen. Säädä syöttöpyörien puristuspainetta alla olevan taulukon mukaisesti.



Lisäainelanka	Syöttöpyörän profiili	Lisäainelangan halkaisija (mm)	Säätöalue (x 100 N)
Fe/Ss-umpilanka	V-ura	0,8−1,0	1,5−2,0
		≥ 1,2	2,0−2,5
Jauhe- ja metallitäytelanka	V-ura, pyälletty	≥ 1,2	1,0−2,0
Kaasuton	V-ura, pyälletty	≥ 1,6	2,0−3,0
Alumiini	U-railo	1,0	0,5−1,0
		1,2	1,0−1,5
		1,4	1,5−2,0
		≥ 1,6	2,0−2,5



Liian suuri puristusvoima litistää lisäainelankaa ja voi vaurioittaa pinnoitettuja täytelankoja tai ydintäytelankoja. Liian suuri puristusvoima myös kuluttaa syöttöpyöriä ja rasittaa hammaspyöriä.

8.

Vie lisäainelanka hitsauspistooliin painamalla langanajopainiketta. Pysäytä, kun lanka saavuttaa hitsauspistoolin virtasuuttimen.

>>  X5 Wire Feeder 200 -langansyöttölaitteessa langanajopainike on ohjauspaneelissa.

Tarkkaile ja varo lankaa, kun se saavuttaa virtasuuttimen ja työntyy ulos pistoolista.

9.

Varmista ennen hitsausta, että ohjauspaneelin hitsausparametrit ja -asetukset ovat hitsauslaitteiston kokoonpanon mukaiset.

>>  Lisätietoa on kohdissa X5 Manual -ohjauspaneelin käyttö ja X5 AP/APC -ohjauspaneelin käyttö.



Lankakela ja napa (200)
