Langan asennus ja vaihto (X5 WF 300)

Tässä luvussa kuvataan langan ja kelan asennus X5 Wire Feeder 300 -langansyöttölaitteessa.

Liitä hitsauspistooli langansyöttölaitteeseen ennen lankakelan asennusta.

Poista vanha, jäljelle jäänyt lanka hitsauspistoolista ja langansyöttömekanismista ennen lankakelan poistamista, kun olet vaihtamassa lankaa.

Varmista aina, että syöttöpyörät soveltuvat käytettävälle lisäainelangalle (vahvuus ja materiaali). Lisätietoja myös kohdassa Syöttöpyörien asennus ja vaihto.

Lankakelan poistaminen:

1.

Avaa langansyöttölaitteen kansi.

2.

Työnnä lankakelan lukituskansi taakse.

3.

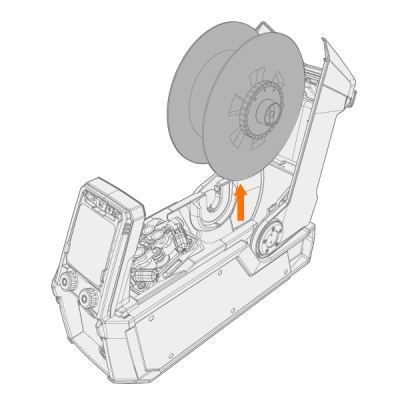

Poista lankakela langansyöttölaitteesta.

4.

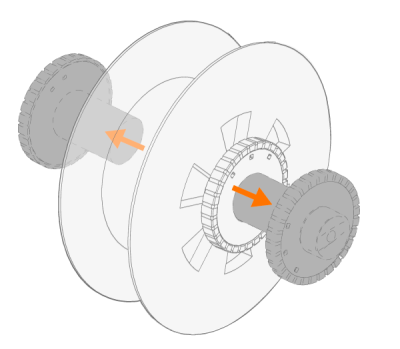

Irroittaaksesi lankakelan jarrunavan, vapauta keskellä oleva kelajarrun kiristin ja vedä jarrun puoliskot erilleen.

Uuden lankakelan asentaminen:

1.

Avaa langansyöttölaitteen kansi ja lankakelan lukituskansi.

2.

Kiinnitä kelajarrun puoliskot uuteen lankakelaan työntämällä ne yhteen lankakelan sisällä. Lukitse ne yhteen kääntämällä kelajarrun kiristintä.

Asenna lankakelan napa siten, että kiristysnuppi tulee oikealle puolelle laitteen edestä katsottuna.

3.

Aseta lankakela sen pidikkeeseen.

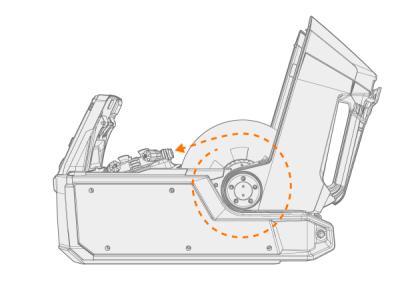

Varmista, että lankakela on oikein päin niin, että lisäainelanka purkautuu kelan päältä syöttöpyöriin.

4.

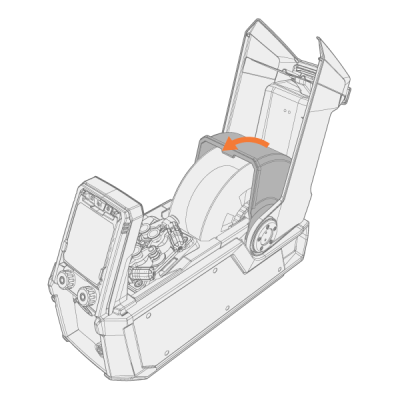

Lukitse lankakela paikalleen sulkemalla lankakelan lukituskansi.

Lisäainelangan asentaminen:

1.

Irrota lisäainelangan pää kelalta ja katkaise mahdollisesti vääntynyt osa, jotta langanpäästä tulee suora.

Varmista, ettei lisäainelanka purkaudu kelalta irrottamisen aikana.

2.

Viilaa terävät kulmat pois lisäainelangan päästä.

Lisäainelangan pään terävät reunat voivat vaurioittaa langanjohdinta.

3.

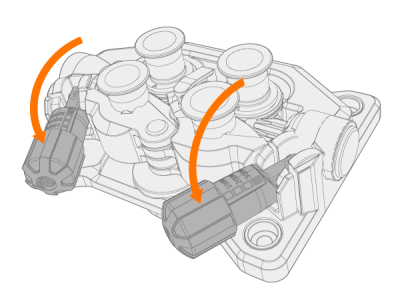

Siirrä syöttöpyörät erilleen vapauttamalla puristusvivut.

4.

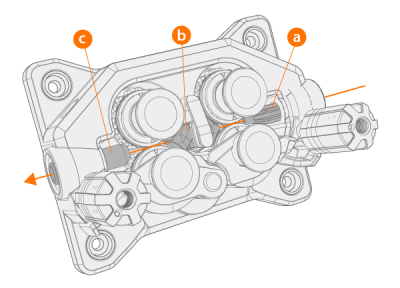

Ohjaa lisäainelanka tulo-ohjainputken (a) ja keskimmäisen langanohjainputken (b) läpi meno-ohjainputkeen (c), josta lisäainelankaa syötetään hitsauspistooliin.

5.

Työnnä lisäainelankaa käsin pistoolia kohti siten, että lanka ulottuu langanjohtimeen (noin 20 cm).

6.

Lukitse lisäainelanka syöttöpyörien väliin sulkemalla puristusvivut. Varmista, että lanka on syöttöpyörän urissa.

7.

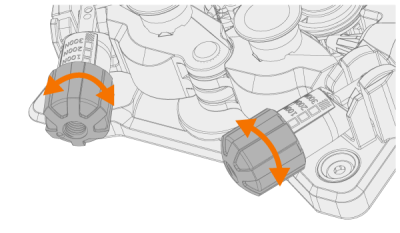

Säädä langansyöttöpyörien painetta säätöpyörillä. Säädä molempiin syöttöpyöräpareihin sama paine.

Puristusvivussa oleva asteikko osoittaa syöttöpyöriin kohdistuvan puristuspaineen. Säädä syöttöpyörien puristuspainetta alla olevan taulukon mukaisesti.



Lisäainelanka	Syöttöpyörän profiili	Lisäainelangan halkaisija (mm)	Säätöalue (x 100 N)
Fe/Ss-umpilanka	V-ura	0,8−1,0	1,5−2,0
		≥ 1,2	2,0−2,5
Jauhe- ja metallitäytelanka	V-ura, pyälletty	≥ 1,2	1,0−2,0
Kaasuton	V-ura, pyälletty	≥ 1,6	2,0−3,0
Alumiini	U-railo	1,0	0,5−1,0
		1,2	1,0−1,5
		1,4	1,5−2,0
		≥ 1,6	2,0−2,5



Liian suuri puristusvoima litistää lisäainelankaa ja voi vaurioittaa pinnoitettuja täytelankoja tai ydintäytelankoja. Liian suuri puristusvoima myös kuluttaa syöttöpyöriä ja rasittaa hammaspyöriä.

8.

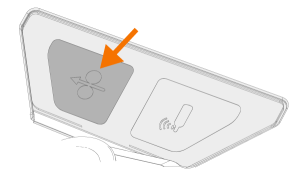

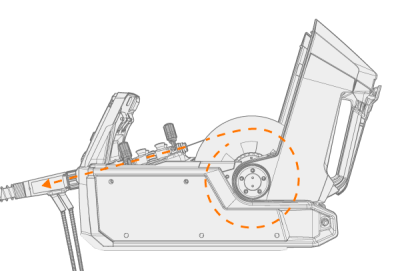

Vie lisäainelanka hitsauspistooliin painamalla langanajopainiketta. Pysäytä, kun lanka saavuttaa hitsauspistoolin virtasuuttimen.

Tarkkaile ja varo lankaa, kun se saavuttaa virtasuuttimen ja työntyy ulos pistoolista.

9.

Varmista ennen hitsausta, että ohjauspaneelin hitsausparametrit ja -asetukset ovat hitsauslaitteiston kokoonpanon mukaiset.

>>  Lisätietoa on kohdissa X5 Manual -ohjauspaneelin käyttö ja X5 AP/APC -ohjauspaneelin käyttö.
