Ansluta kablar till strömkälla och RCM

Detta avsnitt beskriver kabelanslutningarna för strömkällan, RCM och den valfria kylenheten. För beskrivning och placering av kontakterna, se X5 Power Source 400 och 500 och Robotanslutningsmodul (RCM).

För information om anslutning av skyddsjordkabel, se Ansluta PE (skyddsjordkabeln) (tillval).

För information om anslutning av fältbussmodulen, se Installera fältbussmodulen.

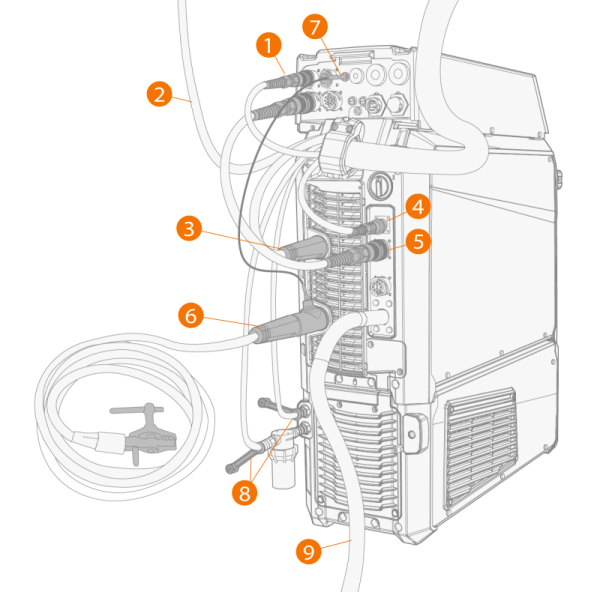

1.

Anslut trådmatarverkets styrkabel (1) till RCM.

2.

Anslut skyddsgasslangen (2) till gasflaskan.

3.

Anslut svetsströmkabeln (3) till pluskontakten (+) på strömkällan.

4.

Endast strömkällan Pulse+: Om den spänningsavkännande kabeln är i bruk, anslut den till kontakten (4).

5.

Anslut RCM-styrkabeln (5) mellan RCM och strömkällan.

6.

Anslut återledaren (6) till strömkällans minuskontakt (-) på strömkällan.

7.

Anslut touchsensorledningen till touchsensorns minuskontakt (-) i RCM (7).

8.

Om den valfria kylenheten är installerad, anslut kylvätskeslangarna (8). Observera att kylvätskefiltret måste fästas i anslutningen för kylvätskeinlopp. För information om att fästa filtret, se Intallation av kylenhet (tillval).

9.

Anslut nätkabeln (9) till elnätet efter att installationen är klar.
