Installera fältbussmodulen

Detta avsnitt beskriver hur du installerar en fältbussmodul. I dessa instruktioner dras fältbussmodulens kabel genom ledningsingången med en kabelklämma. För information om andra kabelingångar i RCM, se Dra kablar till RCM.

För instruktioner för borttagning och anslutning av övre RCM-locket, se Ta bort och sätta på RCM-locket.

Verktyg som krävs:

1.

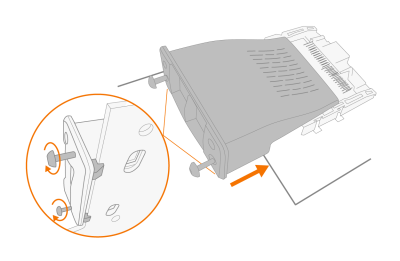

Tryck in fältbussmodulen i fältbussmodulfacket*. Dra åt fästskruvarna så att fältbussmodulen sitter säkert på plats.

2.

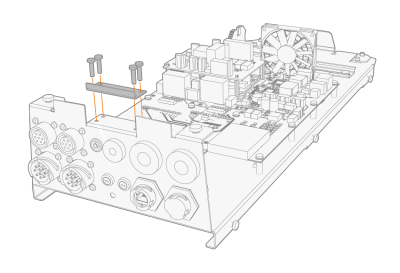

Ta bort kabelklämman genom att skruva loss fästskruvarna.

3.

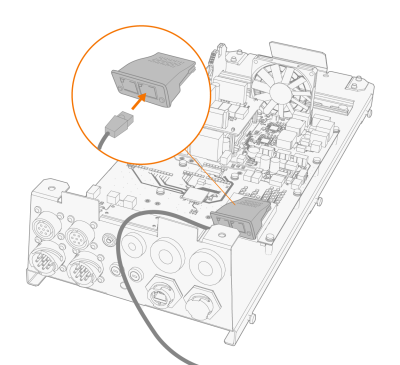

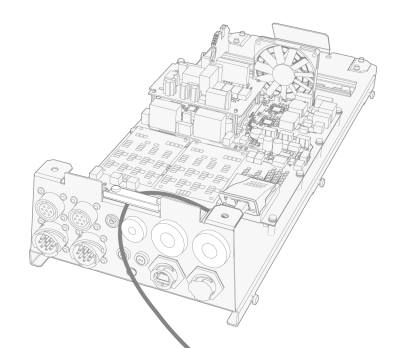

Dra fältbussmodulkabeln genom öppningen och anslut den till fältbussmodulen.

Kabeln kan se annorlunda ut, beroende på fältbussmodulen.



4.

Sätt tillbaka kabelklämman och dra åt fästskruvarna.
