Intallation av kylenhet (tillval)

Auktoriserad servicepersonal måste installera kylenheten.

Verktyg som krävs:

Installation av kylenhet

1.

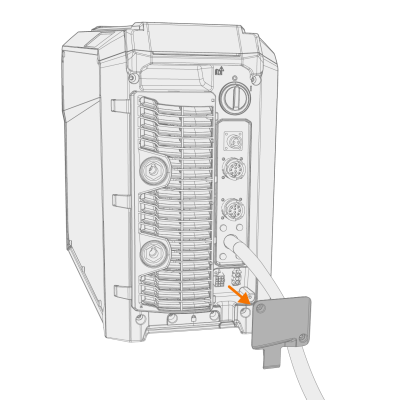

Ta bort det lilla kontaktskyddet på baksidan av strömkällan.

2.

Dra kylenhetens anslutningskablar så att de är åtkomliga under nästa steg.

3.

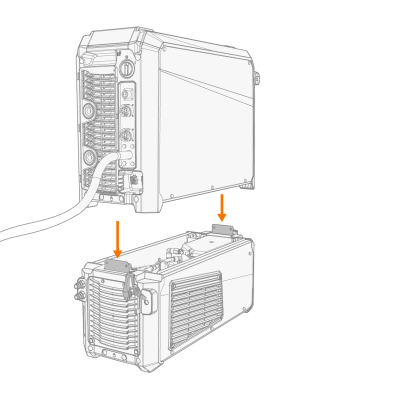

Lyft upp strömkällan på kylenheten så att fästplattorna passas in och hamnar i sina uttag.

Se till att kylenhetens anslutningskablar inte fastnar och/eller skadas mellan kanterna.

4.

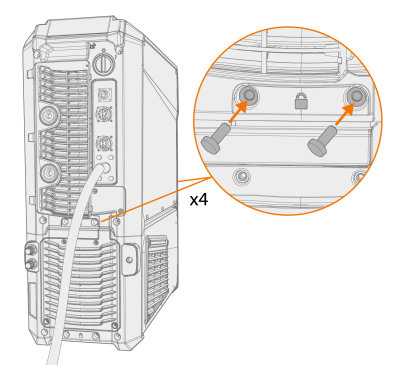

Montera ihop enheterna med två skruvar framtill (M5x12) och två skruvar baktill (M5x12).

5.

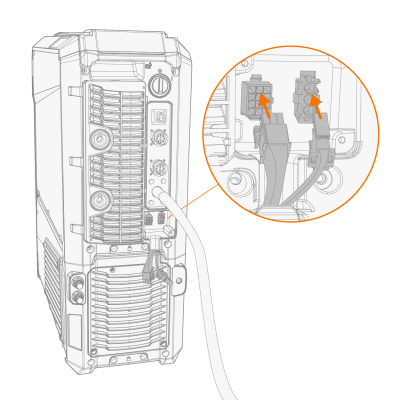

Anslut kylenhetens kablar.

Se till att kontakterna är ordentligt anslutna men använd inte våld.

6.

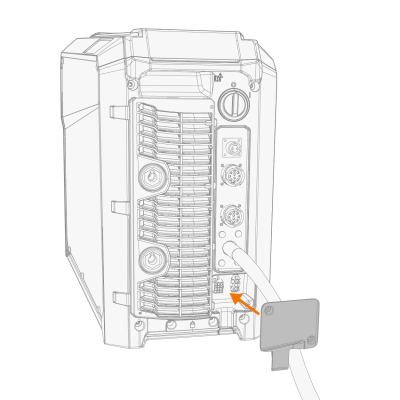

Sätt tillbaka det lilla kontaktskyddet.

7.

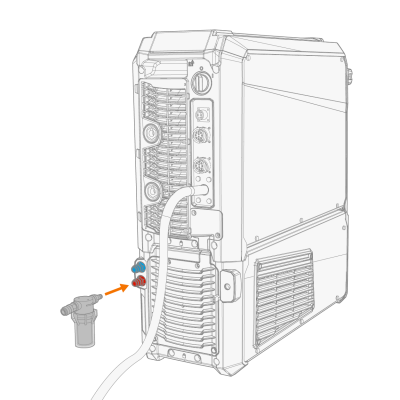

Installera kylvätskefiltret som levereras med kylenheten på anslutningen för kylvätskeinlopp.
