Ansluta PE (skyddsjordkabeln) (tillval)

Om RCM är installerad på strömkällan med originalfästet behövs ingen PE-kabel.

För beskrivning av RCM-delar, se Robotanslutningsmodul (RCM).

För borttagning och påsättning av RCM-locket, se Ta bort och sätta på RCM-locket.

1.

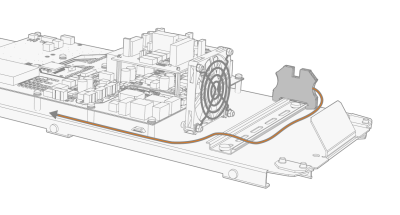

Anslut PE-kabeln till DIN-skenans kopplingsplint.

2.

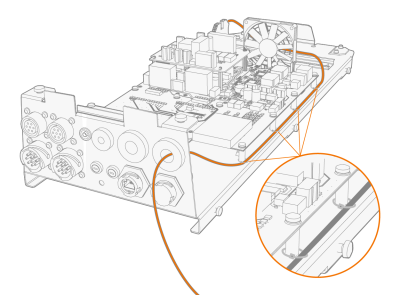

Dra PE-kabeln genom en kabelingång och fäst PE-kabeln genom att binda fast den i kretskortsfästena med buntband.
