X5 Power Source 400 och 500
Detta avsnitt beskriver uppbygnaden av X5 Power Source 400- och X5 Power Source 500.
Framsida
|
2.
|
Transporthandtag (inte avsett för mekaniska lyft) |
|
3.
|
Främre låsanordning (låsning t.ex. ovanpå kylenheten) |
Indikatorpanel *
|
1.
|
VRD-indikator (spänningsreduceringsenhet) |
|
VRD används endast vid manuell svetsning i MMA-läge. |
|
2.
|
Indikator för hög temperatur (överhettning) |
>> LED-lampan lyser gult när enheten är överhettad.
|
Om strömkällan överhettas, stänger en termisk säkring av enheten och tillåter inte att den används förrän den svalnat. |
>> LED-lampan lyser grönt när enheten är påslagen.
|
4.
|
Varning för hög kylvätsketemperatur |
>> LED-lampan lyser gult när kylaren är överhettad.
|
|
Om kylvätskan överhettas, stänger en termisk säkring av svetssystemet och tillåter inte att det används förrän kylvätskan svalnat. |
|
5.
|
Varningslampa för kylvätskecirkulation |
>> LED-lampan lyser grönt när kylvätskecirkulationen fungerar normalt.
>> LED-lampan lyser rött när det uppstått något problem i kylvätskecirkulationen.
|
|
Om cirkulationen av kylvätska blockeras stänger en termisk säkring av svetssystemet. Kontrollera och rätta till problemet innan du använder svetssystemet igen. |

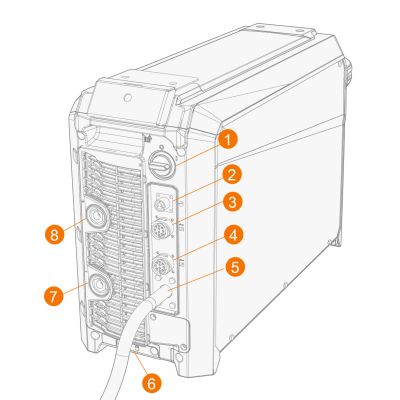

Baksida
|
2.
|
Kontakt för spänningsavkännande kabel (endast strömkällor av typen Pulse+) |
|
3.
|
Anslutning för manöverkabel |
|
4.
|
Anslutning för manöverkabel |
>> För låsning t.ex. ovanpå kylenheten
|
7.
|
Återledarkabelns kontakt, minuspol (-) |
|
8.
|
Anslutning för svetsströmkabel, pluskontakt (+). |
