Uso do AX Manager

O AX Manager é a interface do usuário para controlar o AX MIG Welder. O AX Manager pode ser usado com um PC, tablet e dispositivo móvel. Os parâmetros, funções e símbolos são atalhos para as visualizações correspondentes.

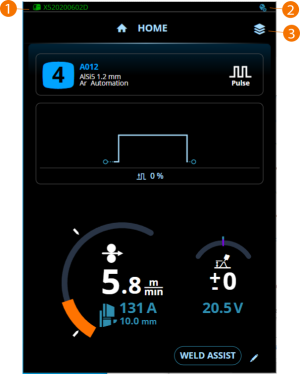

1.

Número de série do dispositivo

2.

Usuário

>>  Atalho para a visualização Usuários

3.

Menu Exibir

>>  Entre na seleção de visualizações.

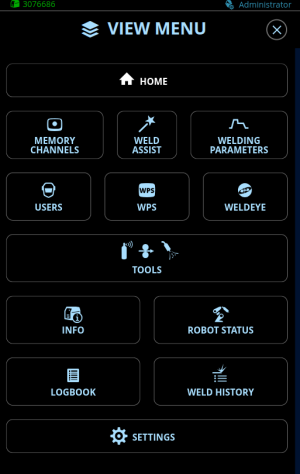

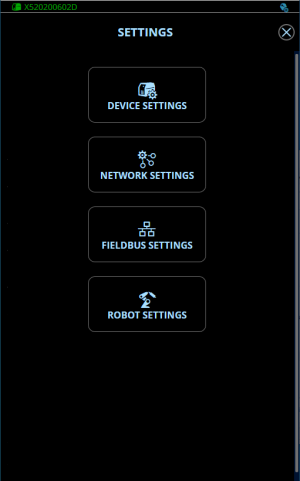

Menu Exibir	Menu da visualização Configurações

Visualizações:

Início

Canais de memória

Parâmetros de soldagem

Weld Assist

Usuários

WPS

WeldEye

Ferramentas

Informações

Status do robô

Registro

Histórico de soldas

Configurações do dispositivo

Configurações de rede

Configurações do Fieldbus

Configurações do robô

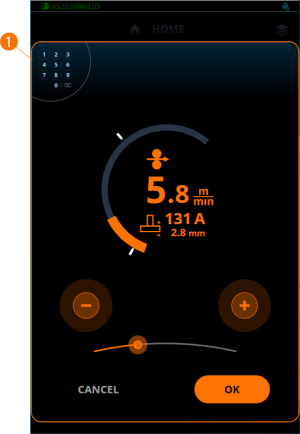

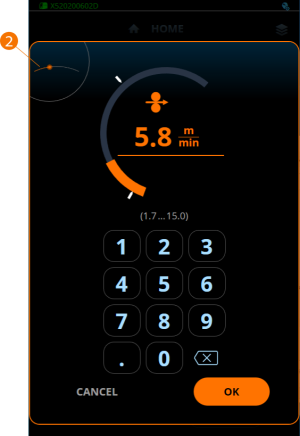

Visualizações de ajuste

Nas visualizações de ajuste, é possível ajustar os valores dos parâmetros com um teclado numérico ou um controle deslizante.

1.

Selecione para mudar para um teclado numérico.

2.

Selecione para mudar para um controle deslizante.

Dimensionamento

As visualizações são dimensionadas de forma diferente dependendo do dispositivo usado.

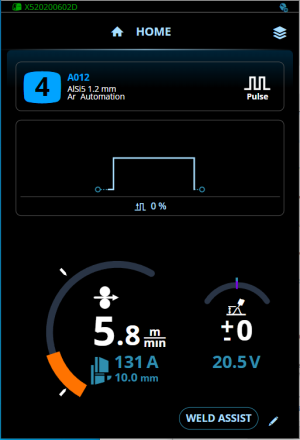

Dimensionamento em dispositivo móvel

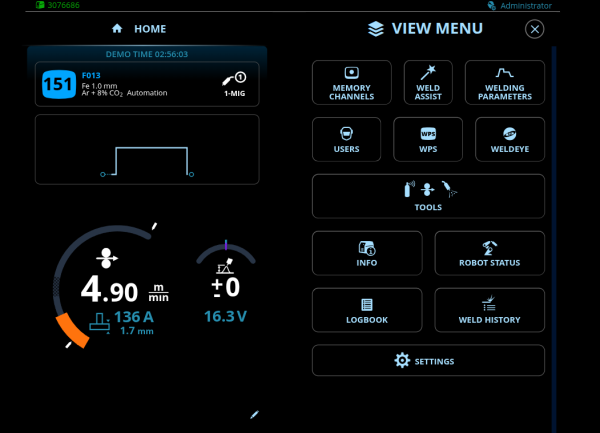

Dimensionamento em tablet e PC
