Parâmetros de soldagem

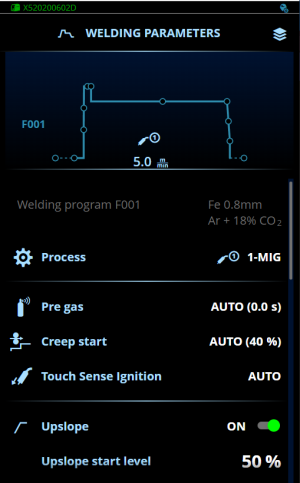

A visualização dos parâmetros de soldagem inclui uma curva de início e parada para visualizar e ajustar os parâmetros mais essenciais para uma solda. A seção inferior da visualização lista os ajustes disponíveis para o processo de soldagem selecionado. A seleção do processo de soldagem é baseada no canal de memória ativo e suas configurações.

Muitos dos parâmetros de soldagem são específicos do processo de soldagem e estão visíveis e disponíveis para ajuste.

Ajuste de parâmetros de soldagem

1. Selecione um parâmetro de soldagem para ajuste.

>>  Você pode navegar na lista de parâmetros também ao selecionar uma fase na curva de partida e parada.

2. Ajuste o valor do parâmetro de soldagem.

>>  Dependendo do parâmetro a ser ajustado, consulte também as tabelas de parâmetros de soldagem abaixo para obter mais detalhes.

3. Confirme o novo valor/seleção e feche a visualização de ajuste selecionando "OK".

Parâmetros de soldagem e descrições de recursos

FechadoParâmetros de soldagem MIG manual

Os parâmetros listados aqui estão disponíveis para ajuste com o processo MIG manual.

Parâmetro Valor do parâmetro Descrição
Processo MIG manual, 1-MIG, Pulso, DPulse, WiseRoot+, WiseThin+, MAX Cool, MAX Speed, MAX Position Esta seleção do processo de soldagem MIG depende do programa de soldagem ativo. Para obter mais informações sobre os processos adicionais, consulte Orientação adicional sobre funções e recursos.
Pré-gás 0,0 ... 9,9 s, Auto, passo 0,1
0.0 = DESLIGADO
Padrão = Auto		 Função de soldagem que inicia o fluxo de gás de proteção antes que o arco acenda. Isso garante que o metal não entre em contato com o ar no início da solda. O valor de tempo é predefinido pelo usuário. Usado para todos os metais, mas especialmente para aço inoxidável, alumínio e titânio.
Arranque suave 10 ... 100 %, Auto, passo 1
Padrão = Auto		 A função de Arranque suave define a velocidade de avanço do arame antes da ignição do arco de soldagem, isto é, antes que o arame de enchimento entre em contato com a peça de trabalho. Quando ocorre a ignição do arco, a velocidade de avanço do arame passa automaticamente para a velocidade normal configurada pelo usuário. A função Arranque suave está sempre ligada.
Touch Sense Ignition Auto/DESLIGADO/LIGADO
Padrão = Auto		 A Touch Sense Ignition (Ignição por detecção de toque) produz o mínimo de respingos e estabiliza o arco imediatamente após a ignição.
Velocidade de avanço do arame 0.5 ... 25 m/min, passo 0,05 ou 0,1
Padrão = 5,00 m/min

 Ajuste da velocidade de avanço do arame. Quando a velocidade de avanço do arame for inferior a 5 m/min, o passo de ajuste será de 0,05, e quando a velocidade de alimentação for de 5 m/min ou mais, o passo de ajuste será de 0,1.
Limite de velocidade mínima de avanço do arame Mín/Máx = 0,5...25 m/min, passo 0,1
Padrão = 0,5 m/min		 Limites mínimo e máximo para o ajuste da velocidade de avanço do arame.
Limite de velocidade máxima de avanço do arame Mín/Máx = 0,5...25 m/min, passo 0,1
Padrão = 25 m/min
Tensão 400 A: 8 ... 45 V
500 A: 8 ... 50 V
Passo 0,1 V		 Ajuste da tensão de soldagem e os limites mínimo e máximo para o ajuste da tensão de soldagem.
Dinâmica -10.0 ... +10,0, passo 0,2
Padrão = 0		 Controla o comportamento do curto-circuito do arco. Quanto menor o valor, mais suave o arco; quanto maior, mais duro o arco.
Velocidade de avanço do robô 20...2000 mm/min, passo 1 /
Controlado por um robô
Padrão = Controlado por um robô		 O utilizador pode definir a velocidade de avanço num canal de memória a ser transmitido ao robô. No entanto, note-se que:
- O robot deve ter uma função que permita a utilização do valor transmitido pelo canal de memória.
- A velocidade de avanço pode ainda ser definida diretamente no programa do robô, caso em que o valor do programa do robô se sobrepõe ao valor transmitido pelo canal de memória.
Enchimento de cratera ON/OFF (LIGADO/DESLIGADO) Ao soldar com alta potência, normalmente é formada uma cratera no fim da solda. A função de enchimento de cratera diminui a potência de soldagem/velocidade de avanço do arame no final do trabalho de soldagem para que a cratera possa ser preenchida usando um nível de energia mais baixo. Com o processo MIG, o tempo de enchimento de cratera, a velocidade e a tensão de avanço do arame são predefinidas pelo usuário.
Quando a velocidade de avanço do arame for inferior a 5 m/min, o passo de ajuste será de 0,05, e quando a velocidade de alimentação for de 5 m/min ou mais, o passo de ajuste será de 0,1.
Para o processo 1-MIG, consulte a tabela de parâmetros de 1-MIG.
- Tempo de enchimento de cratera 0,0 ... 10,0 s, Auto, passo 0,1
Padrão = 1,0 s
- Velocidade de avanço do arame em enchimento de cratera 0,5 ... 25,0 m/min, Auto, passo 0,05 ou 0,1
Padrão = 5 m/min
- Tensão de enchimento de cratera 400 A: 8 ... 45 V, Auto
500 A: 8 ... 50 V, Auto
Passo 0,1 V
Padrão = 18 V
Pós-corrente -30 ... +30 A configuração pós-corrente afeta o comprimento do arame na extremidade da solda, por exemplo, para impedir que o arame pare muito perto da poça de soldagem. Isso também permite obter o comprimento ideal do arame para o início da próxima solda.
Etapa final do avanço do arame (passo final WF) OFF/ON (LIGADO/DESLIGADO)
Padrão = DESLIGADO		 O recurso de passo final de avanço do arame impede que o arame de enchimento cole na ponta de contato quando a soldagem terminar.
Pós-gás 0,0 ... 9,9 s, Auto, passo 0,1
0.0 = DESLIGADO
Padrão = Auto		 Função de soldagem que continua o fluxo de gás de proteção após o arco ter se extinguido. Isso garante que a solda quente não entre em contato com o ar após a extinção do arco, protegendo a solda e também o eletrodo. Usada para todos os metais. Em especial, o aço inoxidável e o titânio exigem tempos de pós-gás mais longos.

FechadoParâmetros da soldagem 1-MIG

Os parâmetros listados aqui estão disponíveis para ajuste com o processo 1-MIG.

Parâmetro Valor do parâmetro Descrição
Programa de soldagem   Exibe o programa de soldagem em uso. Não é possível alterar o programa de soldagem nesta visualização. Para alterar um programa de soldagem, consulte Aplicação de programas de soldagem.
Processo
 MIG, 1-MIG, Pulso, DPulse, WiseRoot+, WiseThin+, MAX Cool, MAX Speed, MAX Position Esta seleção do processo de soldagem MIG depende do programa de soldagem ativo.
Para obter mais informações sobre os processos adicionais, consulte Orientação adicional sobre funções e recursos.
Pré-gás 0,0 ... 9,9 s, Auto, passo 0,1
0.0 = DESLIGADO
Padrão = Auto		 Função de soldagem que inicia o fluxo de gás de proteção antes que o arco acenda. Isso garante que o metal não entre em contato com o ar no início da solda. O valor de tempo é predefinido pelo usuário. Usado para todos os metais, mas especialmente para aço inoxidável, alumínio e titânio.
Creep start (Arranque suave) 10 ... 100 %, Auto, passo 1
Padrão = Auto		 A função de Arranque suave define a velocidade de avanço do arame antes da ignição do arco de soldagem, isto é, antes que o arame de enchimento entre em contato com a peça de trabalho. Quando ocorre a ignição do arco, a velocidade de avanço do arame passa automaticamente para a velocidade normal configurada pelo usuário. A função Arranque suave está sempre ligada.
Touch Sense Ignition AUTO/OFF/ON
Padrão = Auto		 A Touch Sense Ignition (Ignição por detecção de toque) produz o mínimo de respingos e estabiliza o arco imediatamente após a ignição.
Elevação ON/OFF (LIGADO/DESLIGADO)
Padrão = DESLIGADO		 A elevação é uma função de soldagem que determina o tempo durante o qual a corrente de soldagem aumenta gradualmente até o nível de corrente de soldagem desejado no começo da solda. O nível inicial e o tempo da elevação são predefinidos pelo usuário.
- Nível inicial de elevação 10 ... 100 %, Auto, passo 1
Padrão = 50
- Tempo de elevação 0,1 ... 5 s, Auto, passo 0,1
Padrão = 0.1
Partida a quente ON/OFF (LIGADO/DESLIGADO)
Padrão = DESLIGADO		 Função de soldagem que utiliza maior ou menor velocidade de avanço do arame e corrente de soldagem no início da solda. Após o período de arranque a quente, a corrente muda para o nível normal de corrente de soldadura. Isso facilita o início da solda, especialmente com materiais de alumínio. O nível e a hora do arranque a quente são ajustáveis pelo utilizador. O ajuste do tempo de inclinação da partida a quente define o tempo de transição da fase de partida a quente para o nível normal de corrente de soldagem. O ajuste fino partida a quente (tensão) é ajustável com os processos 1-MIG, Pulso, DPulse, WiseThin+ e Max Speed.
- Nível da partida a quente -50 ... +200 %, Auto, passo 1
Padrão = 140
- Ajuste fino partida a quente -10,0 ... +10,0, passo 0,1
Padrão = 0
- Tempo da partida a quente 0,1 ... 9,9 s, Auto, passo 0,1
Padrão = 1,2 s
- Tempo de inclinação da partida a quente 0,0 ... 10,0 s, passo 0,1 s
Padrão = 1,0 s
Recurso Wise Nenhum, WiseFusion, WisePenetration, WiseSteel Quando selecionado, uma lista dos recursos Wise disponíveis é aberta para seleção. Para mais informações, consulte Orientação adicional sobre funções e recursos.
(Não disponível com WiseRoot+, WiseThin+, MAX Cool, MAX Speed e MAX Position.)
Velocidade de avanço do arame 0.5 ... 25 m/min, passo 0,05 ou 0,1
Padrão = 5,00 m/min

 Ajuste da velocidade de avanço do arame. Quando a velocidade de avanço do arame for inferior a 5 m/min, o passo de ajuste será de 0,05, e quando a velocidade de alimentação for de 5 m/min ou mais, o passo de ajuste será de 0,1.
Limite de velocidade mínima de avanço do arame Mín/Máx = 0,5...25 m/min, passo 0,1
Padrão = 0,5 m/min		 Limites mínimo e máximo para o ajuste da velocidade de avanço do arame.
Limite de velocidade máxima de avanço do arame Mín/Máx = 0,5...25 m/min, passo 0,1
Padrão = 25 m/min
Corrente
 10 ... tamanho da máquina A, etapa 1
Padrão = 50 A		 Ajuste da corrente de soldagem. Somente com o WisePenetration.
Ajuste fino Exemplo: -10,0 ... +10,0 V *, passo 0,1
Ajuste fino da tensão de soldagem.
* A faixa de tensão para o ajuste fino é definida pelo programa de soldagem ativo.
Dinâmica -10.0 ... +10,0, passo 0,2
Padrão = 0		 Controla o comportamento do curto-circuito do arco. Quanto menor o valor, mais suave o arco; quanto maior, mais duro o arco.
Velocidade de avanço do robô 20...2000 mm/min, passo 1 /
Controlado por um robô
Padrão = Controlado por um robô		 O utilizador pode definir a velocidade de avanço num canal de memória a ser transmitido ao robô. No entanto, note-se que:
- O robot deve ter uma função que permita a utilização do valor transmitido pelo canal de memória.
- A velocidade de avanço pode ainda ser definida diretamente no programa do robô, caso em que o valor do programa do robô se sobrepõe ao valor transmitido pelo canal de memória.
Enchimento de cratera LIGADO/DESLIGADO Ao soldar com alta potência, normalmente é formada uma cratera no fim da solda. A função de enchimento de cratera diminui a potência de soldagem/velocidade de avanço do arame no final do trabalho de soldagem para que a cratera possa ser preenchida usando um nível de energia mais baixo.
O ajuste fino do enchimento de cratera (tensão) é ajustável com os processos 1-MIG, Pulso, DPulse, WiseThin+ e Max Speed.
Nível inicial do enchimento de cratera 10 ... 150 %, Auto, passo 1
Padrão = 100
- Ajuste fino do enchimento de cratera -10,0 ... +10,0, passo 0,1
Padrão = 0
- Tempo de enchimento de cratera 0,1 ... 10,0 s, Auto, passo 0,1
Padrão = 1,0 s
- Nível final do enchimento de cratera 10 ... 150 %, Auto, passo 1
Padrão = 30
- Tempo do nível final de enchimento de cratera 0,1 ... 10,0 s, passo 0,1
Padrão = 0,0 s
Pós-corrente -30 ... +30 A configuração pós-corrente afeta o comprimento do arame na extremidade da solda, por exemplo, para impedir que o arame pare muito perto da poça de soldagem. Isso também permite obter o comprimento ideal do arame para o início da próxima solda.
Etapa final do avanço do arame (passo final WF) OFF/ON (LIGADO/DESLIGADO)
Padrão = DESLIGADO		 O recurso de passo final de avanço do arame impede que o arame de enchimento cole na ponta de contato quando a soldagem terminar.
Pós-gás 0,0 ... 9,9 s, Auto, passo 0,1
0.0 = DESLIGADO
Padrão = Auto		 Função de soldagem que continua o fluxo de gás de proteção após o arco ter se extinguido. Isso garante que a solda quente não entre em contato com o ar após a extinção do arco, protegendo a solda e também o eletrodo. Usada para todos os metais. Em especial, o aço inoxidável e o titânio exigem tempos de pós-gás mais longos.

FechadoParâmetros da soldagem Pulso/DPulse

Os parâmetros listados aqui estão disponíveis para ajuste além dos parâmetros de soldagem MIG e 1-MIG quando uma fonte de alimentação de pulso X5 é usada. DPulse = Processo duplo pulsado.

Parâmetro Valor do parâmetro Descrição
Corrente do pulso 10 ... +15%, passo 1 O ajuste fino da corrente de pulso em relação à corrente com os processos de soldagem Pulso e DPulse.
Relação de DPulse 10 ... 90%, passo 1 Isso ajusta o percentual de tempo do pulso duplo, ou seja quanto tempo o pulso duplo permanece no primeiro nível de pulso. O segundo nível de pulso é determinado em relação à configuração do primeiro nível.
Frequência de DPulse 0,4 ... 8,0 Hz, Auto, passo 0,1 Isso ajusta a frequência de pulso duplo. O tempo decorrido entre o início do 1º nível e o final do 2º nível.
Nível de DPulse 1: Velocidade de avanço do arame 0.50 ... 25 m/min, passo 0,05 ou 0,1 Primeira velocidade de avanço do arame do primeiro nível de pulso duplo (e valores mínimo/máximo para velocidade de avanço do arame). Quando a velocidade de avanço do arame for inferior a 5 m/min, o passo de ajuste será de 0,05, e quando a velocidade de alimentação for de 5 m/min ou mais, o passo de ajuste será de 0,1.
Nível de DPulse 1: Ajuste fino -10 ... +10, passo 1 Ajuste fino da tensão de soldagem.
Nível de DPulse 2: Velocidade de avanço do arame 0.50 ... 25 m/min, passo 0,05 ou 0,1 Velocidade de avanço do arame do segundo nível de pulso duplo. A velocidade de avanço do arame do DPulse nível 2 muda automaticamente quando a configuração da velocidade de avanço do arame do DPulse nível 1 é ajustada. Quando a velocidade de avanço do arame for inferior a 5 m/min, o passo de ajuste será de 0,05, e quando a velocidade de alimentação for de 5 m/min ou mais, o passo de ajuste será de 0,1.
Nível de DPulse 2: Ajuste fino -10 ... +10, passo 1 Ajuste fino da tensão de soldagem.

FechadoParâmetros de MAX Speed

Os parâmetros listados aqui são específicos do processo MAX Speed.

Parâmetro Valor do parâmetro Descrição
Frequência do MAX Speed 100 ... 800 Hz, Auto, passo 10 Configuração de frequência de velocidade do MAX Speed.

FechadoParâmetros de MAX Position

Os parâmetros listados aqui são específicos do processo MAX Position.

Parâmetro Valor do parâmetro Descrição
Frequência de MAX Position -0.5 ... +0,5 Hz, passo 0,1
Padrão = 0		 Ajuste fino da frequência de MAX Position.
Corrente do pulso -10 … 15 %, passo 1
Padrão = 0		 Ajuste da corrente de pulso de MAX Position.
Espessura da placa 3.0 ... 12.0 mm Configuração de espessura da placa de MAX Position.

Para obter mais informações sobre os recursos e funções adicionais de soldagem, consulte Orientação adicional sobre funções e recursos.
