Início
A visualização Início também é a principal visualização de soldagem. O conteúdo exibido depende do processo de soldagem e dos recursos e funções utilizados.
| 1. | Canal de memória, programa de soldagem e WPS (se estiver em uso) |
| 2. | Parâmetros e funções de soldagem aplicados |
| 3. | Velocidade de avanço do arame |
>> Com as combinações 1-MIG + WisePenetration e Pulso + WisePenetration, a corrente é exibida
>> Com o processo MAX Position, a espessura da placa é exibida
>> As marcas brancas indicam a faixa de regulagem
>> A marca verde indica a faixa de regulagem definida no WPS ativo (se você ajustar os parâmetros de soldagem fora da faixa de regulagem definida no WPS ativo, um aviso será exibido)
| 4. | Processo de soldagem ativo |
| 5. | Ajuste fino |
>> Com o processo de soldagem MIG manual, a tensão de soldagem é exibida
>> Com o processo Wise/MAX, um ajuste de parâmetro Wise/MAX correspondente é exibido
| 6. | Atalho configurável |
>> Para definir um atalho, selecione o botão Editar e, em seguida, selecione o atalho na lista de opções disponíveis.

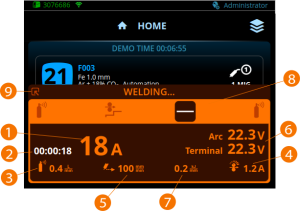

Visualização Início durante a soldagem
Durante a soldadura, os dados de soldadura são apresentados na janela de dados de soldadura.
| 1. | Corrente de soldagem |
| 2. | Duração da soldagem |
| 3. | Vazão do fluxo de proteção (no R500 Wire Feeder EUR+ somente quando o sensor de fluxo de gás estiver ativado em Configurações do robô) |
| 4. | Corrente do motor do alimentador de arame |
| 5. | Velocidade de avanço da soldagem (se o robô fornecer a velocidade de avanço da soldagem na tabela de controle do Fieldbus) |
| 6. | Tensão de arco e tensão no terminal |
| 7. | Cálculo de aporte térmico (se o robô fornecer a velocidade de avanço da soldagem na tabela de controle do Fieldbus) |
| 8. | Ciclo de soldagem com a fase em andamento destacada. |
| 9. | Minimiza a janela de dados de soldadura para um ícone. Selecionar o ícone restaura a janela de dados de soldadura. |
Os símbolos do ciclo de soldagem são explicados na tabela a seguir:
| Símbolo | Descrição |
|---|---|
|
Pré e pós-gás |
|
Creep start (Arranque suave) |
|
Elevação |
|
Partida a quente |
|
Soldadura contínua |
|
Enchimento de cratera |

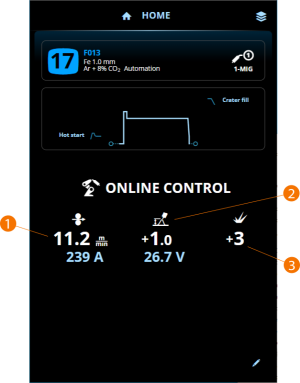

Visualização início no modo controle online
No modo de controle online, o robô controla diretamente os valores de determinados parâmetros de soldagem. Para mais informações, consulte Controle online.
| 1. | Velocidade de avanço do arame |
>> Com as combinações 1-MIG + WisePenetration e Pulso + WisePenetration, a corrente é exibida
>> Com o processo MAX Position, a espessura da placa é exibida
| 2. | Ajuste fino |
>> Com o processo de soldagem MIG manual, a tensão de soldagem é exibida
>> Com o processo Wise/MAX, um ajuste de parâmetro Wise/MAX correspondente é exibido
| 3. | Dinâmica |
>> Exibido apenas com os processos 1-MIG, MIG manual, MAX Position e WiseThin+.
|
Após cada solda, um resumo da solda (Dados de soldagem) é exibido brevemente. |
