Configurações do Fieldbus

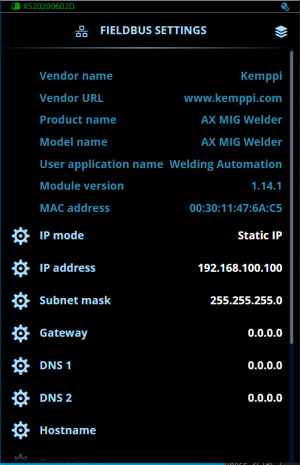

As configurações do Fieldbus podem ser acessadas no menu da visualização Configurações no AX Manager. As tabelas abaixo listam os parâmetros de configuração para cada Fieldbus compatível. A visualização das configurações do Fieldbus varia de acordo com o módulo Fieldbus utilizado.
_300x465.png)
Alteração das configurações do Fieldbus
| 1. | Selecione o parâmetro de configuração para ajuste. |
| 2. | Selecione o valor das configurações. |
>> Dependendo do parâmetro das configurações a ser ajustado, consulte também as tabela de configurações do Fieldbus abaixo para obter mais detalhes.
| 3. | Confirme o novo valor/seleção e feche a visualização de ajuste selecionando "Salvar". |
Configurações do Fieldbus
Modbus TCPEsta tabela lista as configurações do Fieldbus Modbus TCP.
| Parâmetro | Valor | Descrição |
|---|---|---|
| Informações de identificação | ||
| Nome do fornecedor | Kemppi | Identificador do fornecedor atribuído à Kemppi. |
| Código do produto | Código de pedido do módulo Fieldbus. | |
| URL do fornecedor | www.kemppi.com | Endereço URL do fornecedor. |
| Nome do produto | AX MIG Welder | Nome do sistema de soldagem. |
| Nome do modelo | AX MIG Welder | Nome do sistema de soldagem. |
| Nome da aplicação do usuário | Automação da soldagem | Descrição do aplicativo. |
| Versão do módulo | Exemplo: 1.23.4 | Versão de software do módulo Fieldbus. |
| Endereço MAC | Exemplo: AA:BB:CC:DD:EE:FF | O identificador de endereço exclusivo da porta Ethernet do módulo Fieldbus. |
| Parâmetros de configuração | ||
| Modo de IP | IP estático Cliente |
IP estático: Os valores dos parâmetros do endereço IP devem ser inseridos manualmente. Cliente: Os valores dos parâmetros do endereço IP são fornecidos pelo servidor DHCP. |
| Endereço IP | Endereço IPv4 específico do cliente para o módulo Fieldbus. |
|
| Máscara de sub-rede | Máscara de sub-rede para o módulo Fieldbus. | |
| Gateway | Endereço IPv4 do gateway (se usado). Este campo pode permanecer vazio. | |
| DNS 1 | Endereço IPv4 do servidor de DNS primário. Este campo pode permanecer vazio. | |
| DNS 2 | Endereço IPv4 do servidor de DNS secundário. Este campo pode permanecer vazio. | |
| Nome do host | Nome do host limitado a 64 caracteres. Este campo pode permanecer vazio. | |
| Domínio | Nome do domínio limitado a 48 caracteres. Este campo pode permanecer vazio. | |
| Modo Comm 1 | Automático Half Duplex 10 Mbps Full Duplex 10 Mbps Half Duplex 100 Mbps Full Duplex 100 Mbps |
Velocidade da Ethernet/duplex para porta 1. No modo Automático, o módulo Fieldbus escolhe o modo correto automaticamente. |
| Modo Comm 2 | Automático Half Duplex 10 Mbps Full Duplex 10 Mbps Half Duplex 100 Mbps Full Duplex 100 Mbps |
Velocidade da Ethernet/duplex para porta 2. No modo Automático, o módulo Fieldbus escolhe o modo correto automaticamente. |
| Tempo limite da conexão | 1 ... 65535 s 0 = Desativado |
Tempo em segundos durante o qual uma conexão Modbus pode ser aberta sem uma função (leitura ou gravação) antes que o módulo encerre a conexão. |
| Tempo limite de processo ativo | 1 ... 65535 ms 0 = Desativado |
Tempo em milissegundos durante o qual o módulo Fieldbus permanece no estado ativo após o recebimento da última mensagem do Modbus. Se a conexão Modbus for perdida durante a soldagem, o equipamento interromperá a soldagem quando o estado do módulo mudar de ativo para inativo. |
Esta tabela lista as configurações do Fieldbus Ethernet/IP.
| Parâmetro | Valor | Descrição |
|---|---|---|
| Informações de identificação | ||
| ID do fornecedor ODVA | 0x057B | Identificador do fornecedor atribuído à Kemppi pela ODVA. |
| Tipo de dispositivo ODVA | 0x0064 | Indicação do tipo geral do sistema de soldagem. |
| Código do produto | 3 | Código a partir do qual o robô identifica o sistema de soldagem. |
| Número de série | Exemplo: 750012345 | Número de série da fonte de alimentação de soldagem. |
| Nome do produto | AX MIG Welder | Nome do sistema de soldagem. |
| Versão do módulo | Exemplo: 1.23.4 | Versão de software do módulo Fieldbus. |
| Endereço MAC | Exemplo: AA:BB:CC:DD:EE:FF | Identificador de endereço exclusivo da porta Ethernet do módulo Fieldbus. |
| Parâmetros de configuração | ||
| Configuração de endereço IP | Cliente/IP estático | Cliente: Os valores dos parâmetros do endereço IP são fornecidos pelo servidor DHCP. IP estático: Os valores dos parâmetros do endereço IP devem ser inseridos manualmente. |
| Endereço IP | Endereço IPv4 específico do cliente para o módulo Fieldbus. |
|
| Máscara de sub-rede | Máscara de sub-rede para o módulo Fieldbus. | |
| Gateway | Endereço IPv4 do gateway (se usado). Este campo pode permanecer vazio. | |
| DNS 1 | Endereço IPv4 do servidor de DNS primário. Este campo pode permanecer vazio. | |
| DNS 2 | Endereço IPv4 do servidor de DNS secundário. Este campo pode permanecer vazio. | |
| Nome do host | Nome do host limitado a 64 caracteres. Este campo pode permanecer vazio. | |
| Domínio | Nome do domínio limitado a 48 caracteres. Este campo pode permanecer vazio. | |
| Modo Comm 1 | Automático Half Duplex 10 Mbps Full Duplex 10 Mbps Half Duplex 100 Mbps Full Duplex 100 Mbps |
Velocidade da Ethernet/duplex para porta 1. No modo Automático, o módulo Fieldbus escolhe o modo correto automaticamente. |
| Modo Comm 2 | Automático Half Duplex 10 Mbps Full Duplex 10 Mbps Half Duplex 100 Mbps Full Duplex 100 Mbps |
Velocidade da Ethernet/duplex para porta 2. No modo Automático, o módulo Fieldbus escolhe o modo correto automaticamente. |
Esta tabela lista as configurações do Fieldbus Profibus.
| Parâmetro | Valor | Descrição |
|---|---|---|
| Informações de identificação | ||
| Fabricante | 0x0368 | Identificador do fornecedor atribuído à Kemppi pela PNO (PROFIBUS Nutzerorganisation). |
| Número de identificação da PNO | 0x11BF | Número de identificação específico do fabricante. |
| ID do pedido | Código de pedido do módulo Fieldbus. | |
| Número de série | Exemplo: PSNK0012345 | Número de série da fonte de alimentação de soldagem. |
| Versão do hardware | Exemplo: 1 | Versão de hardware do módulo Fieldbus. |
| Versão do módulo | Exemplo: 1.23.4 | Versão de software do módulo Fieldbus. |
| Parâmetros de configuração | ||
| Endereço do nó | 0...125 126 = Modo SSA |
O endereço do nó do módulo Fieldbus. No modo SSA, o endereço do nó é definido automaticamente. |
Esta tabela lista as configurações do Fieldbus DeviceNet.
| Parâmetro | Valor | Descrição |
|---|---|---|
| Informações de identificação | ||
| ID do fornecedor ODVA | 1403 | Identificador do fornecedor atribuído à Kemppi pela ODVA. |
| Tipo de dispositivo ODVA | 100 | Identificador do tipo geral do sistema de soldagem. |
| Código do produto | 3 | Código a partir do qual o robô identifica o sistema de soldagem. |
| Número de série | Exemplo: 750012345 | Número de série da fonte de alimentação de soldagem. |
| Versão do módulo | Exemplo: 1.23.4 | Versão de software do módulo Fieldbus. |
| Nome do produto | AX MIG Welder | Nome do sistema de soldagem. |
| Parâmetros de configuração | ||
| Endereço do nó | 0...63 | O endereço do nó do módulo Fieldbus. |
| Taxa de transferência | 125 kbps 250 kbps 500 kbps Auto |
A taxa na qual as informações são transferidas em um canal de comunicação. |
Esta tabela lista as configurações do fieldbus EtherCAT.
| Parâmetro | Valor | Descrição |
|---|---|---|
| Informações de identificação | ||
| ID do fornecedor ETG | 0x00FE0001 | Identificador do fornecedor atribuído à Kemppi pelo ETG (EtherCAT Technology Group). |
| Tipo de dispositivo | 0x00000000 | Identificador do tipo geral do sistema de soldagem. |
| Código do produto | 0x000003<modo de interface do fieldbus em hexadecimal> | Código a partir do qual o robô identifica o sistema de soldagem. Por exemplo, com modo de interface fieldbus 20 o código do produto é 0x00000314. |
| Número de série | Exemplo: 750012345 | Número de série da fonte de alimentação de soldagem. |
| Nome do dispositivo | AX MIG Welder | Nome do sistema de soldagem. |
| Versão do hardware | Exemplo: 1 | Versão do hardware do sistema de soldagem. |
| Versão do módulo | Exemplo: 1.23.4 | Versão de software do módulo Fieldbus. |
| Parâmetros de configuração | ||
| ID do dispositivo | 1...65535 | O endereço do nó do módulo fieldbus. |
Esta tabela lista as configurações do fieldbus Profinet.
| Parâmetro | Valor | Descrição |
|---|---|---|
| Informações de identificação | ||
| ID do dispositivo | 0x0003 | Código a partir do qual o robô identifica o sistema de soldagem. |
| ID do fornecedor PNO | 0x0368 | Identificador do fornecedor atribuído para a Kemppi. |
| Tipo de estação | AX MIG Welder | Nome do sistema de soldagem. |
| ID do pedido | Código de pedido do módulo Fieldbus. | |
| Número de série | Exemplo: PSNK0012345 | Número de série da fonte de alimentação de soldagem. |
| Versão do hardware | Exemplo: 1 | Versão do hardware do sistema de soldagem. |
| Versão do módulo | Exemplo: 1.23.4 | Versão de software do módulo Fieldbus. |
| Endereço MAC da porta 1/porta 2 | Exemplo: AA:BB:CC:DD:EE:FF | O identificador de endereço exclusivo da portas Ethernet 1 e 2 do módulo fieldbus. |
