Conexão de cabos à fonte de alimentação e ao RCM

Esta seção descreve as conexões de cabo na fonte de alimentação, no RCM e na unidade de arrefecimento opcional. Para as descrições dos conectores e seus locais, consulte Fontes de potência X5 400 e 500 e Robot Connectivity Module (RCM).

Para obter informações sobre como conectar o cabo de aterramento de proteção, consulte Conexão do fio PE (aterramento de proteção) (opcional).

Para obter informações sobre conexão do módulo Fieldbus, consulte Instalação do módulo fieldbus.

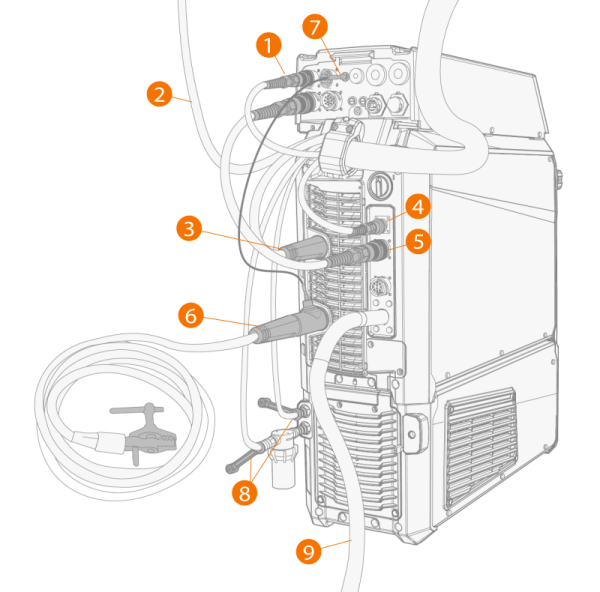

1.

Conecte o cabo de controle do alimentador de arame (1) ao RCM.

2.

Conecte a mangueira de gás de proteção (2) ao reservatório de gás.

3.

Conecte o cabo de corrente de soldagem (3) ao conector positivo (+) na fonte de alimentação.

4.

Apenas fonte de alimentação Pulse+: Se o cabo de detecção de tensão estiver em uso, ligue-o ao conector (4).

5.

Conecte o cabo de controle do RCM (5) entre o RCM e a fonte de alimentação.

6.

Conecte o cabo de retorno do terra (6) ao conector negativo (-) da fonte de alimentação.

7.

Conecte o cabo do sensor de toque ao conector negativo (-) do sensor de toque no RCM (7).

8.

Se você tiver a unidade de arrefecimento opcional, conecte as mangueiras (8) do líquido arrefecedor. Observe que o filtro do líquido arrefecedor deve ser conectado ao conector de entrada do líquido arrefecedor. Para obter informações sobre como conectar o filtro, consulte Instalação da unidade de resfriamento (opcional).

9.

Conecte o cabo de alimentação (9) à rede elétrica após a conclusão da instalação.
