Instalação do módulo fieldbus

Esta seção descreve como instalar um módulo fieldbus. Nestas instruções, o cabo do módulo fieldbus é roteado pela entrada do cabo com o auxílio de uma braçadeira de cabo. Para obter informações sobre outras entradas de cabos no RCM, consulte Roteamento de cabos para o RCM.

Para obter instruções de remover e encaixar a tampa superior do RCM, consulte Remoção e encaixe da tampa superior do RCM.

Ferramentas necessárias:

1.

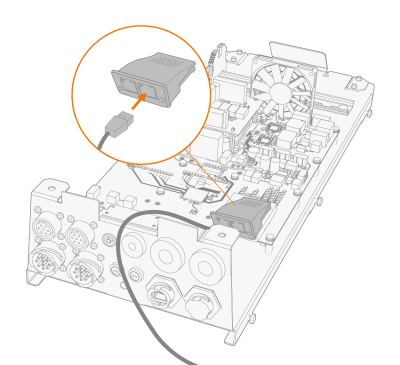

Empurre o módulo fieldbus para dentro do slot do módulo fieldbus (*). Aperte os parafusos para fixar o módulo fieldbus no lugar.

2.

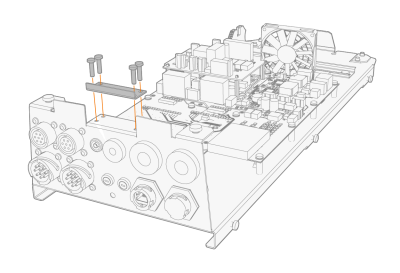

Remova a braçadeira de cabo desaparafusando os parafusos de fixação.

3.

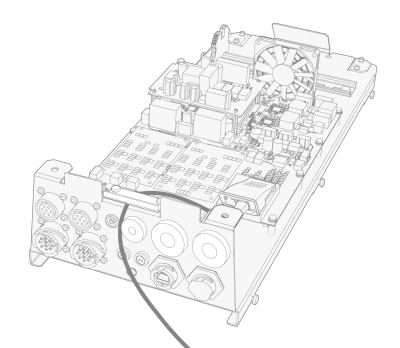

Passe o cabo do módulo fieldbus pela abertura e conecte-o ao módulo fieldbus.

Dependendo do módulo fieldbus, o cabo pode ser diferente.



4.

Recoloque a braçadeira de cabo e aperte os parafusos de fixação.
