Roteamento de cabos para o RCM

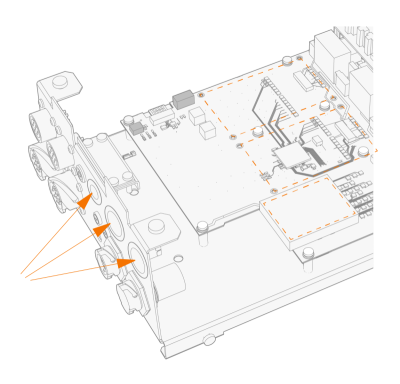

O RCM possui várias entradas de cabo para cabos de diferentes tamanhos: uma entrada de cabo com uma braçadeira de cabo (usada para alívio de tensão) e três entradas de cabo com ilhós.

Para obter instruções de remover e encaixar a tampa superior do RCM, consulte Remoção e encaixe da tampa superior do RCM.

Roteamento do cabo pela da entrada de cabo com braçadeira

1.

Remova a braçadeira de cabo desaparafusando os parafusos de fixação.

2.

Passe o cabo pela entrada.

3.

Recoloque a braçadeira de cabo e aperte os parafusos de fixação.

Roteamento do cabo pela da entrada de cabo com ilhó

Perfure o anel isolante e passe o cabo pela entrada.
