Conexão do fio PE (aterramento de proteção) (opcional)

Se o RCM estiver instalado na fonte de alimentação com o suporte de fixação oficial, o fio PE não será necessário.

Para obter as descrições dos componentes do RCM, consulte Robot Connectivity Module (RCM).

Para remover e conectar a tampa superior do RCM, consulte Remoção e encaixe da tampa superior do RCM.

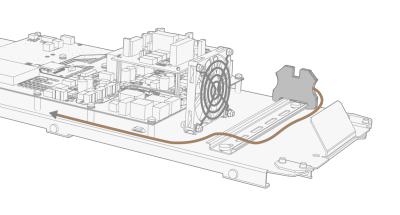

1.

Conecte o fio PE ao bloco de terminais montado em trilho DIN.

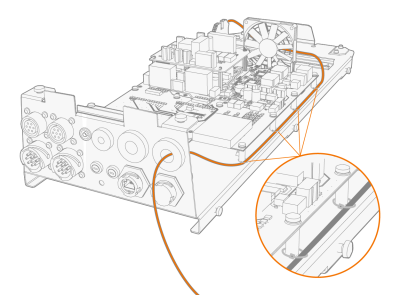

2.

Passe o fio PE por uma entrada de cabo e prenda o fio PE amarrando-o aos suportes da placa de circuito com braçadeiras.
